卡特CAT C11與C13發動機電氣接頭 - 檢查的故障原因與維修技術

系統運作描述:

大多數電氣故障都是由不良線路連接造成。 以下程序有助于檢測接頭和導線中的故障。 如果發現有故障，應進行修理并核實故障已排除。

有時斷開并重新連接接頭即可排除間歇性電氣故障。 斷開一個接頭之前立即檢查有無故障診斷代碼非常重要。 此外，還應在重新連接接頭后檢查有無故障診斷代碼。如果故障診斷代碼的狀態由于接頭的斷開和重新連接而改變，則可能有幾種原因。 最大的可能就是端子松動、端子壓接不當、濕氣、腐蝕或連接配合不足。

遵守以下這些指導方針：

始終使用 1U-5804 壓接工具 維護 Deutsch HD 和 DT 接頭。 不要在導線上焊接端子。 請參考"維護 Deutsch HD 和 DT 型接頭"（SEHS9615）。 始終使用 147-6456 鎖楔拆卸工具 從 DT 接頭上拆下鎖楔。 不得使用改錐從接頭上撬出鎖片。 始終使用用于電壓表探針或測試燈的插接線束。 檢修電路測量時不得破壞導線絕緣層。 如果切斷一條導線，始終應安裝新端子，便于修理。

連接和斷開任何電氣設備都有可能會引發爆炸，從而造成人身傷亡。 不要在可能發生爆炸的情況下連接和斷開任何電氣設備。

測試步驟 1. 檢查接頭有無濕氣和腐蝕

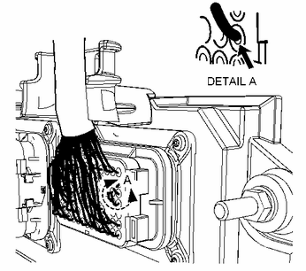

接頭密封漏電（典型示例）

檢查所有導線線束。 確保導線線束的布置可以使導線垂直進入各接頭面。 否則，導線會使密封孔變形。 請參考圖 1。 這會產生一種濕氣進入的途徑。 核實導線密封狀況良好。

安裝接頭密封塞示意圖（典型示例） (1) 電子控制模塊 (ECM) 接頭 (2) 插接正確的密封塞 (3) 插接不正確的密封塞

確保密封塞到位。 如果任何密封塞缺失，則應更換密封塞。 確保在接頭中正確插接密封塞。 請參考圖 2。

三針接頭密封（典型示例）

ECM 接頭密封（典型示例）

斷開懷疑有故障的接頭并檢查接頭密封。 確保密封狀況良好。 必要時更換接頭。 徹底檢查各接頭有無明顯濕氣進入的跡象。

注: 在接頭密封上看到一些少量磨損是正常的。 密封少量磨損不會使?jié)駳膺M(jìn)入接頭。

如果接頭中發現濕氣或腐蝕的跡象，必須找到并修理進入接頭的濕氣源。 如果進入接頭的濕氣源沒有得到修理，則此故障會再次發生。只是烘干接頭將無法解決此故障。 檢查以下各項有無可能的濕氣進入途徑：

密封缺失 密封安裝不當 裸露的絕緣層缺口 接頭不配對

濕氣也可以通過導線內部行至接頭。 如果接頭中發現濕氣，應徹底檢查接頭線束有無損壞。 此外，還應檢查共用線束的其它接頭有無濕氣。

注: ECM 是一個密封的單元。 如果 ECM 接頭中發現濕氣，濕氣源頭并不是 ECM。 不要更換 ECM。

預期結果:

線束導線、接頭和密封狀況良好。 接頭中沒有明顯的濕氣。

結果:

正常 - 線束導線、接頭和密封狀況良好。 進行測試步驟2。 異常 - 線束或接頭中發現有故障。

修復: 必要時修理接頭或?qū)Ь€。 確保所有密封接合到位。 確保已重新接好接頭。如果觸針、插口或接頭上出現腐蝕現象，只能使用工業酒精來清除這些腐蝕。使用棉簽或軟刷來清除這些腐蝕。如果接頭中發現濕氣，則運轉發動機幾分鐘，然后再次檢查有無濕氣。 如果濕氣重新出現，則說明濕氣通過毛細現象進入接頭。 即使修理了濕氣進入途徑，還可能有必要更換導線。核實修理后故障排除。

停止

測試步驟 2. 檢查導線絕緣層有無損壞

仔細檢查每條導線有無磨損、缺口或切口的痕跡。

檢查導線有無下述情況：

絕緣層裸露 導線上與發動機發生摩擦 導線上與尖銳處發生摩擦 檢查所有導線線束緊固件，以核實正確固定線束。 同時檢查所有緊固件，以核實線束沒有受到擠壓。 拉開線束套以便檢查導線有無壓平的部分。 過度擰緊的緊固件會壓平線束。 這會造成線束內的導線損壞。

預期結果:

導線應沒有磨損、刻痕或缺口的跡象，線束夾持正確。

結果:

正常 - 線束沒有問題。 進行測試步驟3。 異常 - 線束損壞。

修復: 必要時修理或更換導線。 核實修理后故障排除。

停止

測試步驟 3. 檢查接頭端子

進行接頭各端子的目視檢查。 核實端子沒有損壞。 確認端子在接頭內正確對中，確認端子在接頭內的位置正確。

預期結果:

端子對中正確，看起來沒有損壞。

結果:

正常 - 端子沒有問題。 進行測試步驟4。 異常 - 接頭端子損壞。

修復: 必要時修理或更換端子。核實修理后故障排除。

停止

測試步驟 4. 對每一條導線端子連接進行拉拔測試

插座鎖楔（典型示例）

確保接頭的鎖楔安裝正確。 如果鎖楔沒有正確安裝，則不能在接頭內保持端子。 對每一條導線進行拉力為 45 N (10 lb) 的拉拔測試。 各端子及接頭很容易承受 45 N (10 lb) 的拉力，每條導線都保持在接頭體內。 本測試用于檢查是否在端子中正確壓接導線以及在接頭中是否正確插接端子。

預期結果:

各端子及接頭很容易承受 45 N (10 lb) 的拉力，每條導線都保持在接頭體內。

結果:

正常 - 所有端子都通過了拉拔測試。 進行測試步驟5。 異常 - 從端子中拉出一條導線或從接頭中拔出一個端子。

修復: 使用 1U-5804 壓接工具 更換端子。 必要時更換損壞的接頭。 核實修理后故障排除。

停止

測試步驟 5. 逐個檢查觸針在插口中的保持力

測試觸針保持力示意圖（典型示例）

核實插口向觸針提供良好保持力。 在每一個插口中插接一個新觸針，以便檢查插口對觸針有無良好夾持力。

預期結果:

插口應向新觸針提供良好保持力。

結果:

正常 - 端子沒有問題。 進行測試步驟6。 異常 - 端子損壞。

修復: 使用 1U-5804 壓接工具 更換損壞的端子。 核實修理后故障排除。

停止

測試步驟 6. 檢查接頭的鎖定機構

確保接頭正確卡鎖。 鎖好接頭后，保證兩部分無法拉開。 確認接頭鎖片正確卡鎖。 同時確認接頭鎖片回到鎖定位置。

預期結果:

接頭應牢固鎖定。 接頭和鎖定機構沒有出現裂紋或發生折斷。

結果:

正常 - 接頭修理狀況良好。 進行測試步驟7。 異常 - 接頭鎖定機構損壞或缺失。

修復: 必要時修理或更換接頭。 核實修理后故障排除。

停止

測試步驟 7. 檢查接頭上的六角頭固定螺釘

進行 ECM 接頭六角頭固定螺釘?shù)哪恳暀z查。 確保每個六角頭固定螺釘上的螺母沒有損壞。

連接 ECM 接頭。

120 針 ECM 接頭的六角頭固定螺栓（典型示例）

擰緊 120 針 ECM 接頭六角頭固定螺釘?shù)脚ぞ?7.0 ± 0.5 N·m (60 ± 4 lb in)。

70 針 ECM 接頭的六角頭固定螺栓（典型示例）

擰緊 70 針 ECM 接頭六角頭固定螺釘?shù)脚ぞ?6.0 + 1.5 - 0.5 N·m (55 + 13 - 4 lb in)。

40 針 ECM 接頭的六角頭固定螺栓（典型示例）

擰緊 40 針 ECM 接頭六角頭固定螺釘?shù)脚ぞ?2.25 ± 0.25 N·m (20 ± 2 lb in)。

40 針客戶接頭和 70 針客戶接頭的六角頭固定螺釘（典型示例）

連接客戶接頭。

擰緊 40 針客戶接頭及 70 針客戶接頭六角頭固定螺釘?shù)脚ぞ?2.25 ± 0.25 N·m (20 ± 2 lb in)。

預期結果:

ECM 接頭連接牢固，六角頭固定螺釘擰至正確扭矩。

結果:

正常 - ECM 接頭和客戶接頭正確連接。 進行測試步驟8。 異常 - ECM 接頭或客戶接頭的六角頭固定螺釘損壞。

修復: 必要時修理或更換接頭。 核實修理后故障排除。

停止

測試步驟 8. 進行卡特彼勒電子技師 (ET) 的"晃動測試"

選擇卡特彼勒 ET 診斷測試中的"晃動測試"。 選取需要監測的適當參數組。 按下"Start"（開始）按鈕。 晃動導線線束，以重現間歇性故障。

如果存在間歇性故障，則會高亮顯示狀態并能聽到蜂鳴器聲。

預期結果:

"晃動測試"期間，沒有指示間歇性故障。

結果:

正常 - 沒有發現有間歇性故障。 線束和接頭看來沒有問題。 如果系統進入另一程序，則應回到本程序并繼續進行測試。 如果本測試排除了故障，同回到發動機旁進行維護。停止 異常 - 至少指示有一個間歇性故障。

修復: 修理線束或接頭。 核實修理后故障排除。

停止
