John Deere約翰迪爾強鹿柴油發動機維修最后總裝

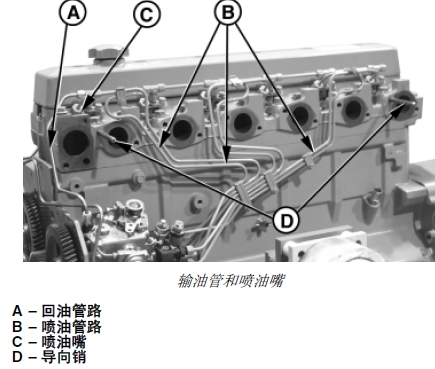

1. 將噴油嘴(C) 和噴油管(B) 作為一個總成安裝。參見相應步驟：

• CTM217 （機械燃油系統）第 02 部分第 090 章的“安裝噴油嘴”部分。

• CTM179 （配有 Bosch VP44 泵的 4 級電子燃油系統）第 02 部分第 090 章的“安裝噴油嘴”部分。

• CTM341 （配有 Stanadyne DE10 泵的 12 級電子燃油系統）第 02 部分第 090 章的“安裝噴油嘴”部分。

• CTM284 （只有英文版）（配有 Delphi/LucasDP201 泵的 1 級電子燃油系統）第 02 部分第 090章的“安裝噴油嘴”部分。

2. 安裝回油管路 (A)。參見 CTM217 （機械燃油系統）、CTM179 （配有 Bosch VP44 泵的 4 級電子燃油系統）、CTM341 （配有 Stanadyne DE10 泵的

12 級電子燃油系統）或 CTM284 （只有英文版）（配有 Delphi/Lucas DP201 泵的 1 級電子燃油系統）的第 02 部分第 090 章。

3. 在缸蓋內安裝導向銷(D) 來幫助安裝排氣歧管。

注意： 一些John Deere約翰迪爾強鹿柴油發動機的恒溫器/ 冷卻歧管與缸蓋是一體的。

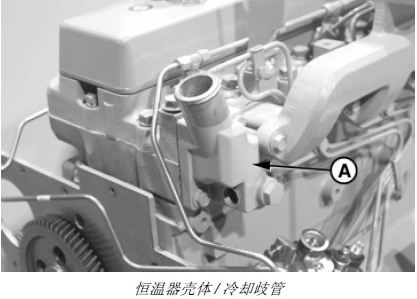

4. 安裝恒溫器殼體/ 冷卻歧管 (A)。（參見第 070 章的“安裝冷卻歧管、恒溫器蓋和恒溫器”部分。）

A – 恒溫器殼體/ 冷卻歧管

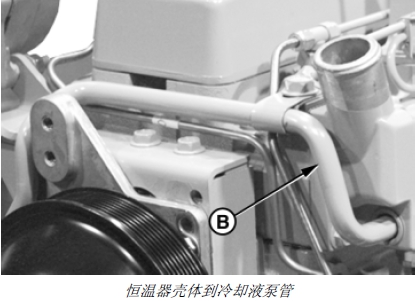

5. 安裝恒溫器殼體到冷卻液泵管 (B)。

B – 恒溫器殼體到冷卻液泵管

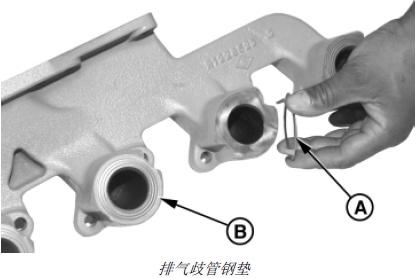

6. 用定位銷安裝帶墊圈(A) 的排氣歧管(B)。（參見第080 章的“拆卸、檢查和安裝排氣歧管”部分。）

A – 圖示為不銹鋼墊圈

B – 排氣歧管

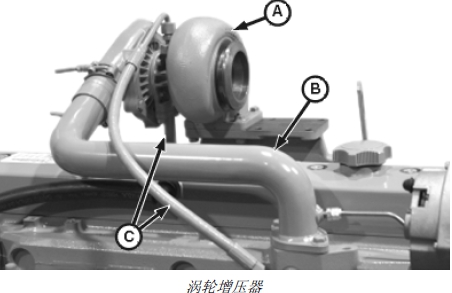

7. 安裝渦輪增壓器(A) （如果已裝配）、排氣彎管（圖示為拆除后的情況）、渦輪增壓器進油管和回油管(C)。（參見第 080 章的“安裝渦輪增壓器”部分。）安裝空氣進氣管 (B)。（參見第 080 章的“拆卸和安裝進氣管”部分。）

A – 渦輪增壓器

B – 空氣進氣管

C – 渦輪增壓器進油管和裝油管

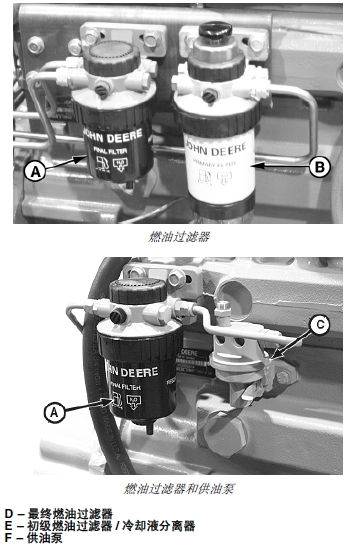

注意： 燃油過濾器(A) 和(B)、輸油泵(C) 的位置隨John Deere約翰迪爾強鹿柴油發動機和噴油泵型號的不同而有所改變。關于按要求拆卸過濾器和/ 或供油泵的步驟，請參見 CTM217（機械燃油系統）、CTM179 （配有 Bosch VP44泵的 4 級電子燃油系統）CTM341 （配有Stanadyne DE10 泵的 12 級電子燃油系統）或CTM284 （只有英文版）（配有 Delphi/LucasDP201 泵的 1 級電子燃油系統）的第 02 部分第090 章。

8. 根據需要，安裝燃油過濾器基座和燃油過濾器 (A) 和(B)。關于安裝燃油過濾器的步驟，請參見 CTM217（機械燃油系統）、CTM179 （配有 Bosch VP44 泵的 4 級電子燃油系統）、CTM341 （配有 StanadyneDE10 泵的 12 級電子燃油系統）或 CTM284 （只有英文版）（配有 Delphi/Lucas DP201 泵的 1 級電子燃油系統）的第 02 部分第 090 章。

9. 按照相應步驟安裝供油泵(C)：

• 配有 Delphi/Lucas 或 Stanadyne 供油泵的機械燃油系統。參見“安裝供油泵” CTM217 （機械燃油系統）第 02 部分第 090 章。

• 配有 Denso 供油泵的機械燃油系統。參見“安裝供油泵” CTM217 （機械燃油系統）第 02 部分第090 章。

• 配有 Motorpal 供油泵的機械燃油系統。參見“安裝供油泵” CTM217 （機械燃油系統）第 02 部分第 090 章。

• 配有 Stanadyne DE10 泵的電子燃油系統。參見CTM341 （配有 Stanadyne DE10 泵的 12 級電子燃油系統）第 02 部分第 090 章中的“安裝供油泵”部分。

10. 安裝交流發電機，如果拆下的話。（請參閱第 100 章中的“拆卸和安裝交流發電機”部分。）

11. 如果已經排空曲軸箱中的機油，安裝新的機油過濾器，并向John Deere約翰迪爾強鹿柴油發動機內注入正確標號和粘度的機油。（參見第 01 部分第 002 章。）

12. 向冷卻系統注入干凈的冷卻液。（參見第 01 部分第002 章。）

13. 執行John Deere約翰迪爾強鹿柴油發動機磨合。（請參閱第 010 章中的“執行John Deere約翰迪爾強鹿柴油發動機磨合”部分。）

強鹿柴油發動機4 氣門缸蓋和閥門

一般信息

注意： 第 020 章介紹了雙氣門頭John Deere約翰迪爾強鹿柴油發動機的相關內容。

檢查和調節閥門間隙重要提示： 檢查和調節閥門間隙必須在John Deere約翰迪爾強鹿柴油發動機冷態時進行。

1. 拆下?lián)u臂罩蓋和曲軸箱通風管。

重要提示： 目視檢查閥門、搖臂與搖臂桿耐磨墊之間的接觸面。檢查所有零件是否有過度磨損、斷裂和破裂現象。更換明顯損壞的零件。

對閥門間隙過大的搖臂桿應進行更徹底的檢查，以確定是否有零件損壞。如果發現有零件損壞，每個缸要成對更換閥門、閥門座、彈簧和閥門鎖瓣。如果更換上述任一部件，應同時更換連接件。

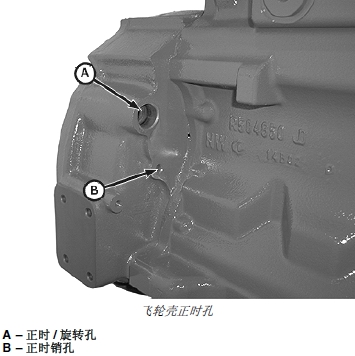

2. 拆下John Deere約翰迪爾強鹿柴油發動機正時/ 旋轉孔 (A) 和正時銷孔 (B) 上的塑料塞或蓋板。

注意： 有些John Deere約翰迪爾強鹿柴油發動機配有飛輪殼，因此不能使用John Deere約翰迪爾強鹿柴油發動機飛輪旋轉工具。這些John Deere約翰迪爾強鹿柴油發動機曲軸是直柄軸頭，可用JDG966 曲軸前/ 后旋轉接頭通過軸頭轉動。后后

3. 用 JDE83 或 JDE81-11 飛輪旋轉工具，以運轉方向（從前看為順時針）轉動John Deere約翰迪爾強鹿柴油發動機飛輪，直到一號汽缸活塞到達壓縮沖程的上止點。將 JDG1571 或JDE81-4 正時銷插入飛輪。

如果一號汽缸的搖臂是松的，則表明John Deere約翰迪爾強鹿柴油發動機處于一號汽缸活塞壓縮沖程的上止點。如果一號汽缸的搖臂不是松的，可旋轉John Deere約翰迪爾強鹿柴油發動機一周(360°) 至一號汽缸活塞壓縮沖程的上止點。

4. John Deere約翰迪爾強鹿柴油發動機鎖定在一號汽缸活塞壓縮沖程上止點，檢查閥門間隙是否符合以下技術規格的要求。（采用下頁規定的四缸或六缸John Deere約翰迪爾強鹿柴油發動機點火順序。）

如果需要調整閥門，松開搖臂調節螺釘上的鎖緊螺母(A)。轉動調整螺釘直到塞尺的滑動略有阻力為止。用螺絲刀固定調整螺釘防止其轉動，同時按技術規格要求擰緊鎖緊螺母。擰緊鎖緊螺釘后再次檢查間隙。必要時，再次調整間隙。

技術規格

進氣閥門間隙（搖臂到連接件）（John Deere約翰迪爾強鹿柴油發動機在冷態）－間隙 . . . . . . . . 0.36 毫米（0.014 英寸）

排氣閥門間隙（搖臂到連接件）（John Deere約翰迪爾強鹿柴油發動機在冷態）－間隙 . . . . . . . . 0.46 毫米（0.018 英寸）

搖臂調整螺釘鎖緊螺母－扭矩 . . . . . . . 27 牛頓米（20 磅- 英尺）

5. 安裝搖臂罩蓋和曲軸箱通風管。
