日昕動力日本三菱柴油機零配件服務中心：日昕動力建立了一套完整的零配件供應體系,全天候快速供應,從而能夠保證您的機器正常運轉。日昕動力的零件倉庫庫存齊全的備用零件,全部采用電腦化管理,隨時滿足客戶的零件需要,純正配件是您最佳的選擇,因為您所得到的是延長你機器壽命的最佳保證。

備用零件

日本三菱零件目錄手冊

關于原廠三菱純正零部件的使用方法

請在原廠制造發動機上使用（原廠純正零部件）。

（原廠純正零部件）是本公司在卓越的質量管理下，經嚴格的檢查之后合格的優質零部件，所以可以放心使用。

仿造的零部件在材料，制造方法等所有的方面上，比不上純正的零部件，所以請不要使用仿制品。

在本公司的銷售網絡配備齊全的（原廠純正零部件），請指定（原廠純正零部件）之后，在就近的銷售網絡購買。

訂購零部件時，請告知下述事項:

(1) 零部件號碼和零部件名稱

(2) 所需數量

(3) 機種・形式和機號

根據具體請況，代替訂購的零部件，提供替代零部件。

3. 帶墊圈螺栓的表示

此目錄里使用的用于安裝的螺栓中，帶墊圈螺栓在記事欄里表示為"Ｂ/Ｗ"。（零部件名稱：BOLT、

W/WASHER）

對此，在卷末(D1～頁)收錄了螺栓、墊圈的每個零部件號碼和帶墊圈螺栓的對照表，所以請分別訂購

BOLT、WASHER。

4. 組合替換的表示

與其他的零部件一起，代替舊零部件可以使用的零部件，在替代符號欄里表示為"Ｇ"。對每個組合零部

件，收錄在卷末（E1～頁）里，請參考。

5. 零部件號碼的順序索引收錄在卷末（C1～頁）里，請利用。

6. 一部分圖解里，選登了代表性的圖解，有時會與實物不相符，請見諒。

7. 有時零部件、零部件號碼會變更，恕不另行通知。

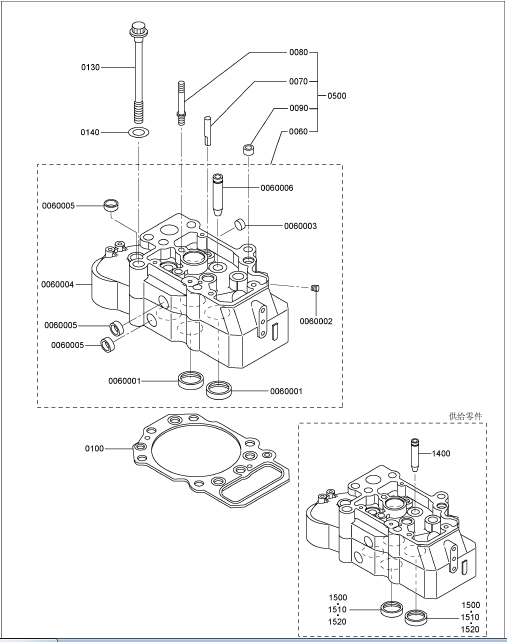

氣缸蓋

參考號	零件編號	零件名稱和描述	數量
0060	*	缸蓋總成	12
0060001	*	閥座,半成品	48
0060002	04827-71000	內六角錐螺塞	12
0060003	04826-22500	密封蓋	12
0060004	*	缸蓋總成	12
0060005	04826-22800	悶頭	84
0060006	*	導管	48
0070	33501-13400	導管	24
0080	37501-11401	噴油器壓板雙頭螺栓	12
0090	37501-01501	定位銷	12
0100	37501-12200	缸蓋墊片	12
0130	37501-12501	螺栓(氣缸頭)	72
0140	33707-11701	墊圈	72
0500	37501-80050	缸蓋總成	12
1400	37101-10600	導管	48
1500	37501-13100	閥座,成品標準	48
1510	37501-14200	閥座,成品過大0.3	48
1520	37501-14300	閥座,成品過大0.6	48

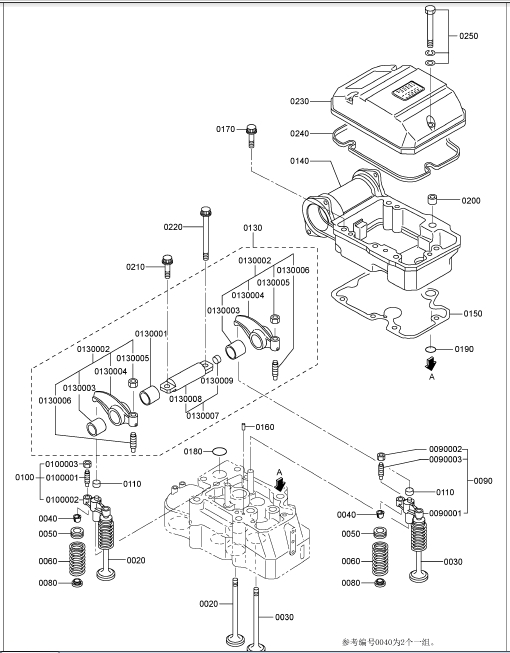

閥門裝置

參考號	零件編號	零件名稱和描述	數量
0020	37504-03800	進氣閥	24
0030	37504-40200	排氣閥	24
0040	32504-00400	鎖夾	96
0050	37504-00300	氣門旋轉機構	48
0060	37504-10400	氣門彈簧	48
0080	33504-10300	氣門桿密封圈	48
0090	*	排氣橋總成	12
0090001	37504-03400	排氣閥橋	12
0090002	F2305-10000	螺母	12
0090003	37704-03300	閥橋調節螺釘	12
0100	*	進氣橋總成	12
0100001	37704-03300	閥橋調節螺釘	12
0100002	37504-03500	進氣閥橋	12
0100003	F2305-10000	螺母	12
0110	30004-24302	蓋子	24

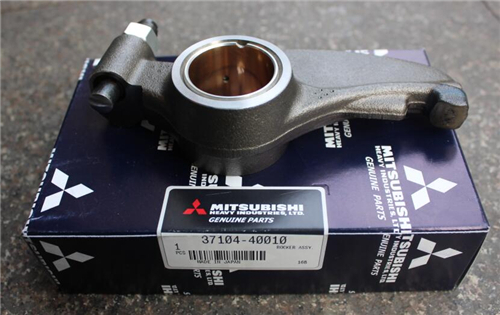

0130	*	搖臂和軸總成	12
0130001	37504-04300	搖臂隔套	12
0130002	37504-22021	搖臂組件	24
0130003	37504-32500	搖臂襯套	12
0130004	*	搖臂	12
0130005	F2305-12000	螺母	12
0130006	37104-02800	調節螺釘	12
0130007	37504-54012	搖臂軸組件	12
0130008	*	搖臂軸	12
0130009	04826-21000	密封蓋	12
0140	37504-51102	搖臂座	12
0150	37504-31200	搖臂座墊片	12
0160	F2846-06000	定位銷	12
0170	MC802-397	螺栓	60
0180	37504-02300	O型圈	12
0190	05507-10200	O型圈	12
0200	37501-01501	定位銷	12
0210	MH000-854	法蘭面螺栓	12
0220	37504-14600	螺栓	12
0230	37504-26101	搖臂蓋罩	12
0240	37504-66200	搖臂蓋罩O型圈	12
0250	F1825-10065	組合螺栓裝配螺栓	35
0020	37504-03800	進氣閥	24

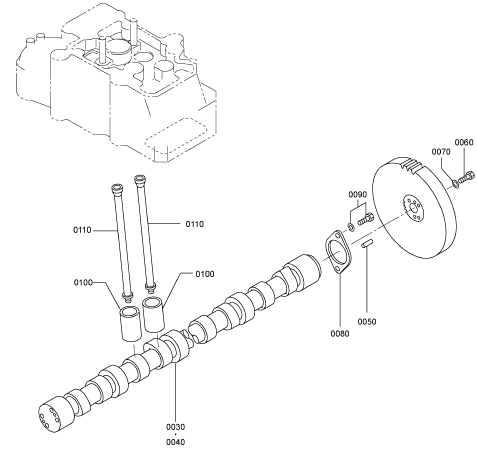

凸輪軸挺桿

參考號	零件編號
0030 37705	10301 凸輪軸右側 1
0040 37705	10401 凸輪軸左側 1
0050 F2846	12000 定位銷 4
0060 37525	09600 螺栓 8
0070 37525	07901 墊圈 8
0080 37505	10800 凸輪軸推力片 2
0090 F1805	12030 組合螺栓裝配螺栓 4
0100 37505	31100 挺柱 24
0110 37505	13100 推桿 24

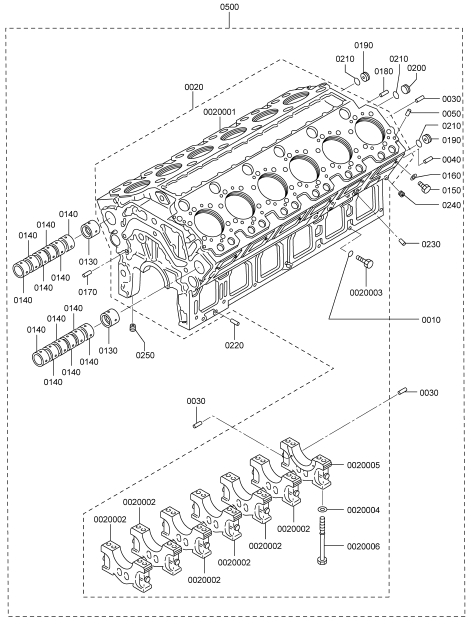

氣缸曲軸箱(總成)

參考號	零件編號	零件名稱和描述	數量
0010	05507-10220	O型圈	14
0020	*	曲軸箱組件	1
0020001	*	曲軸箱，氣缸	1
0020002	*	主軸承端蓋	6
0020003	37707-01701	螺栓	14
0020004	32507-01400	墊圈	28
0020005	*	主軸承端蓋	1
0020006	37707-11801	螺栓(軸承端蓋)	28
0030	37707-01900	定位銷	6
0040	F2846-08000	定位銷	2
0050	37807-02600	定位銷	24
0130	37707-03100	襯套(凸輪軸)	2
0140	37707-03200	襯套(凸輪軸)	12
0150	37507-03900	螺栓組件	14
0160	05946-01201	密封墊圈	14
0170	32307-02500	定位銷	2
0180	32307-02500	定位銷	2
0190	37507-00702	噴孔板	2
0200	32607-10700	防塵塞	1
0210	05507-10340	O型圈	3
0220	F2846-20000	定位銷	4
0230	F2846-12000	定位銷	4
0240	04827-71300	內六角錐螺塞	2
0250	04827-71300	內六角錐螺塞	1
0500	37707-70011	機體總成	1

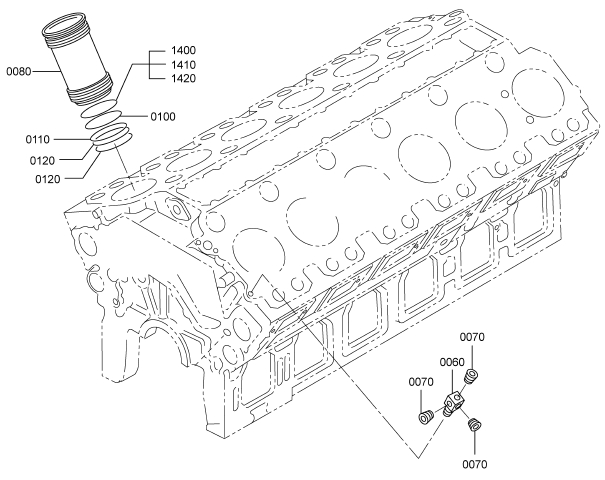

氣缸曲軸箱(缸套)

參考號	零件編號零件名稱和描述
0060 37736	19300 接頭 1
0070 F5006	10000 內六角錐螺塞 3
0080 38C07	02700 缸套 12
0100 37507	32400 缸套O型圈 12
0110 37107	04201 缸套O型圈 12
0120 37107	04300 缸套O型圈 24
1400 37507	12500 墊圈厚度0.10 AR
1410 37507	12510 墊圈厚度0.05 AR
1420 37507	12520 墊圈厚度0.15 AR

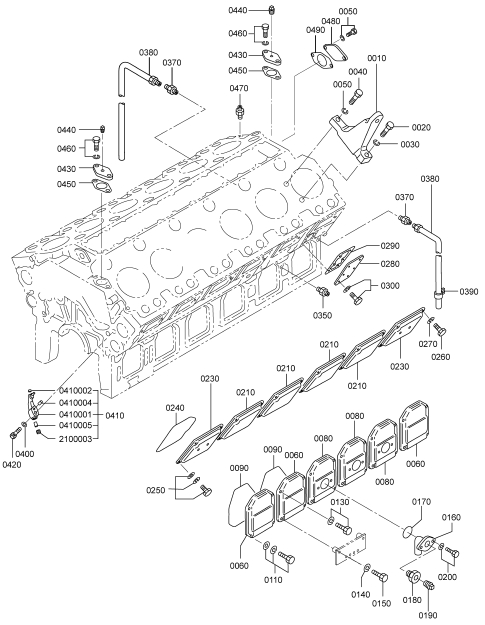

凸輪軸零件側蓋左手位）

參考號	零件編號	零件名稱和描述
37707-20901	吊板	4
0020	F1035-20075	螺栓
0030	F2515-20000	彈簧墊圈
0040	F1035-16055	螺栓
0050	F2515-16000	彈簧墊圈
0060	37507-27100	側蓋
0080	37507-27200	側蓋
0090	37507-16401	側蓋O型圈
0110	F1825-12030	組合螺栓裝配螺栓
0130	F1805-12050	組合螺栓裝配螺栓
0140	F2515-12000	彈簧墊圈
0150	F1035-12075	螺栓
0160	47510-51700	接頭
0170	05507-20550	O型圈
0180	64393-46700	接頭
0190	F5006-10000	內六角錐螺塞
0200	F1805-10025	組合螺栓裝配螺栓
0210	37507-37400	凸輪室蓋
0230	37507-37800	凸輪室蓋
0240	37507-16501	凸輪室O型圈
0250	F1825-12025	組合螺栓裝配螺栓
0260	F1035-12065	螺栓
0270	F2515-12000	彈簧墊圈
0280	37807-06101	蓋板
0290	37807-16200	墊片
0300	F1805-12025	組合螺栓裝配螺栓
0350	F4540-10000	接頭
0370	F4540-06300	接頭
0380	45954-30050	機油管
0390	05317-41800	夾頭
0400	36207-08900	墊圈(錐面彈性)
0410	37707-28040	噴油嘴總成
0410001	*	噴油器本體
0410002	05950-04006	定位螺釘
0410003	05969-00300	定位螺釘
0410004	F2846-06000	定位銷
0410005	31119-12201	閥
0420	37707-08500	帶孔螺栓
0430	45731-61700	蓋板
0440	F5006-10000	內六角錐螺塞
0450	33336-20500	墊片
0460	F1805-12030	組合螺栓裝配螺栓
0470	F4540-12000	接頭
0480	37507-19100	蓋板
0490	37555-10600	空冷墊片
0500	F1805-12030	組合螺栓裝配螺栓

凸輪軸零件（側蓋右手位）

參考號	零件編號
0070 37507	27100 側蓋 1
0100 37507	16401 側蓋O型圈 1
0120 F1825	12030 組合螺栓裝配螺栓 4

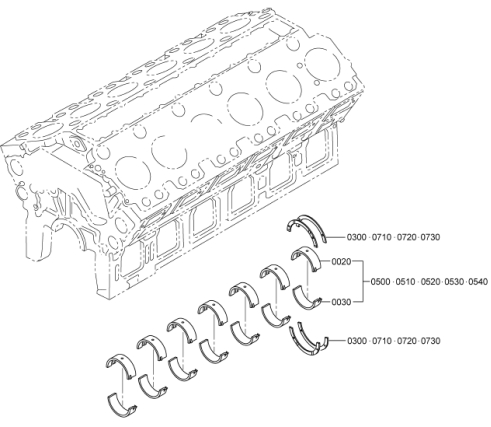

主軸承

參考號	零件編號	零件名稱和描述	數量
0020	*	主軸瓦上瓦(A4Z) 上部	7
0030	*	主軸瓦下瓦(A4Z) 下部	7
0300	37709-18100	推力片標準	4
0500	37709-12010	主軸承組件標準	7
0510	37709-12020	主軸承組件尺寸不足0.25	7
0520	37709-12030	主軸承組件尺寸不足0.50	7
0530	37709-12040	主軸承組件尺寸不足0.75	7
0540	37709-12050	主軸承組件尺寸不足1.00	7
0710	37709-18200	推力片過大0.25	4
0720	37709-18300	推力片過大0.50	4
0730	37709-18400	推力片過大0.75	4

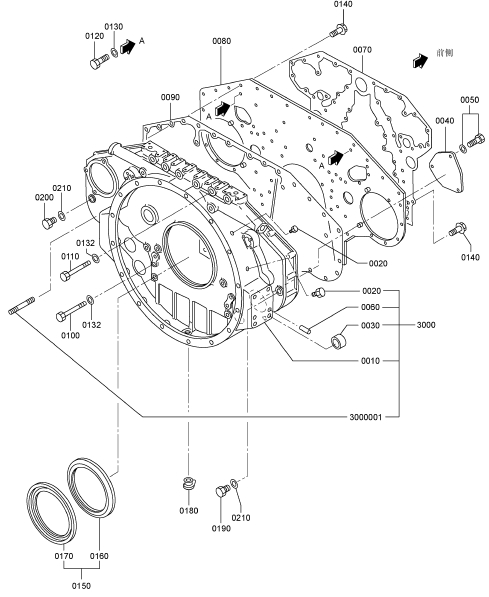

齒輪室殼體

參考號	零件編號	零件名稱和描述	數量
0010	*	齒輪室殼體	1
0020	37411-02300	防塵塞	2
0030	05660-05030	風扇襯套	1
0040	37766-03200	蓋板	1
0050	F1805-12020	組合螺栓裝配螺栓	3
0060	F2846-18000	定位銷	4
0070	37711-01100	齒輪室墊片(A)	1
0080	37711-45300	后過渡板	1
0090	37711-01200	齒輪室墊片(B)	1
0100	05978-16155	螺栓	10
0110	05978-16115	螺栓	6
0120	F1035-16030	螺栓	2
0130	31201-71800	墊圈	2
0132	31201-71800	墊圈	16
0140	37711-05900	法蘭面螺栓	34
0150	*	潤滑油密封組件	1
0160	37411-04200	甩油盤	1
0170	37711-04300	油封	1
0180	30912-01400	防塵塞	1

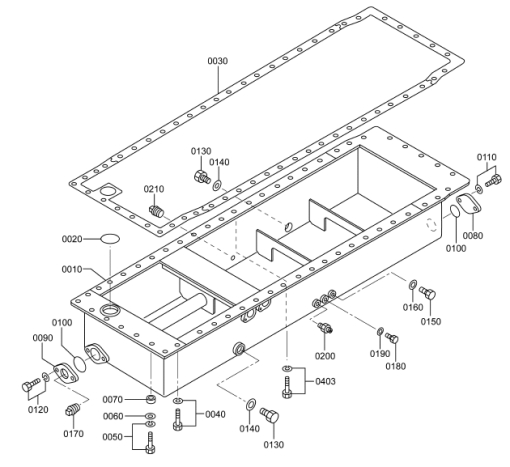

油盤

參考號	零件編號名稱和描述
0010 37713	50101 油底殼 1
0020 05507	20800 O型圈 1
0030 37713	10200 油底殼墊片 1
0040 F1805	12035 組合螺栓裝配螺栓 47
0043 F1805	12040 組合螺栓裝配螺栓 1
0050 F1805	12050 組合螺栓裝配螺栓 6
0060 F2500	12000 平墊圈 6
0070 56C95	14900 止推環 6
0080 33546	06900 蓋板 1
0090 45742	56601 法蘭 1
0100 05507	20600 O型圈 2
0110 F1805	12025 組合螺栓裝配螺栓 2
0120 F1805	12030 組合螺栓裝配螺栓 2
0130 F5000	36000 放油螺塞 2
0140 05946	03601 密封墊圈 2
0150 F5000	20000 放油螺塞 1
0160 05946	02001 密封墊圈 1
0170 F5006	26000 內六角錐螺塞 1
0180 F5000	16000 放油螺塞 1
0190 05946	01601 密封墊圈 1
0200 F4540	12000 接頭 1
0210 F5006	17000 內六角錐螺塞 1

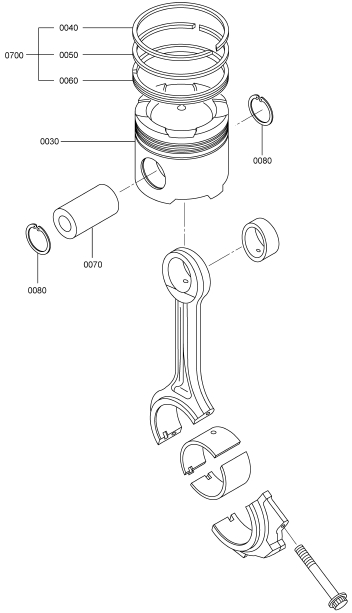

活塞

參考號	零件編號	零件名稱和描述	數量
0030	37517-17700	活塞	12
0040	*	活塞環(壓縮)	12
0050	*	活塞環(第二道)	12
0060	*	活塞環(潤滑油)	12
0070	37517-18100	活塞銷	12
0080	F3202-07000	擋圈	24
0700	37517-10010	活塞環組件	12

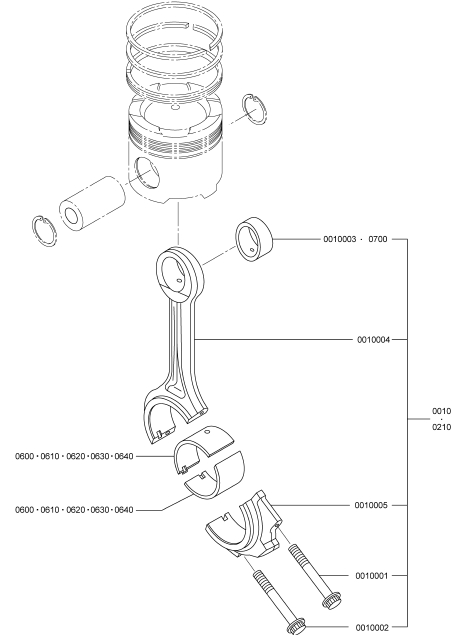

連桿

參考號	零件編號	零件名稱和描述	數量
0010	*	連桿組件標準	12
0010001	37519-21301	連桿螺栓上部	12
0010002	37519-11401	連桿螺栓下部	12
0010003	*	連桿襯套,半成品	12
0010004	*	連桿	12
0010005	*	連桿端蓋	12
0210	37719-32021	連桿組件等級M:15.42KG	12
0600	37519-13100	軸承(連桿) 標準	24
0610	37519-13200	軸承(連桿) 尺寸不足0.25	24
0620	37519-13300	軸承(連桿) 尺寸不足0.50	24
0630	37519-13400	軸承(連桿) 尺寸不足0.75	24
0640	37519-13500	尺寸不足1.00	24
0700	37519-10600	襯套(連桿)	12

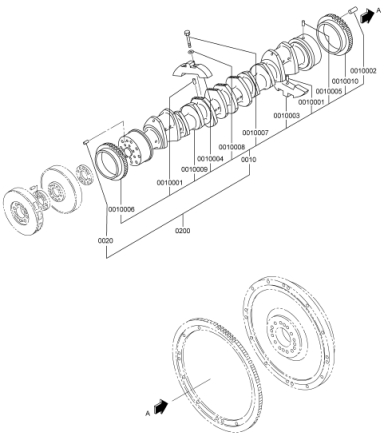

凸輪軸

參考號	零件編號	零件名稱和描述	數量
0010	*	曲軸組件	1
0010001	F2846-20000	定位銷	8
0010002	33320-04701	定位銷	2
0010003	*	平衡重塊	1
0010004	*	平衡重塊	7
0010005	F2846-05000	定位銷	1
0010006	37725-12103	曲軸齒輪擋位數75	1
0010007	37420-10300	螺栓	16
0010008	33707-11701	墊圈	16
0010009	*	曲軸	1
0010010	37723-10101	曲軸齒輪擋位數75	1
0020	F2846-20000	定位銷	2
0200	37720-20011	曲軸總成	1

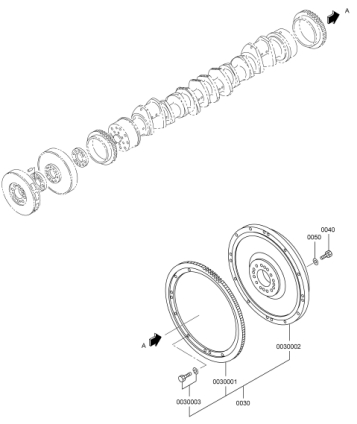

飛輪

參考號	零件編號	零件名稱和描述	數量
0030	37721-00061	飛輪組件	1
0030001	37721-20201	齒圈擋位數193	1
0030002	*	飛輪	1
0030003	F1805-10045	組合螺栓裝配螺栓	12
0040	F1035-22090	螺栓	12

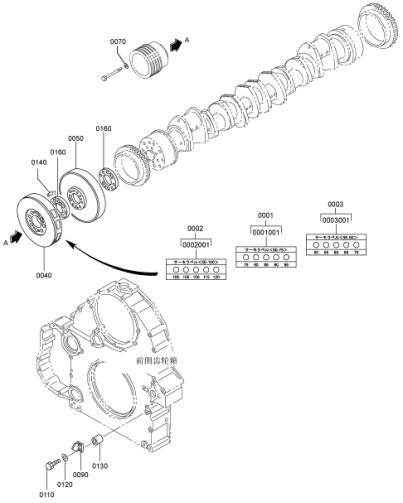

避震器

參考號	零件編號	零件名稱和描述	數量
0001	*	溫度標簽組	1
0001001	32522-04111	溫度標簽選用件	75℃至95℃
0002	*	溫度標簽組	1
0002001	32522-04211	溫度標簽選用件	100℃至120℃
0003	*	溫度標簽組	1
0003001	32522-04311	溫度標簽選用件	50℃至70℃
0040	37722-11100	減震器(前)	1
0050	37722-01200	減振器，后側	1
0070	33707-11701	墊圈	8
0090	37722-10800	指針	1
0110	F1035-12060	螺栓	2
0120	F2515-12000	彈簧墊圈	2
0130	45713-62200	隔圈	2
0140	37420-00600	定位銷	2
0160	37722-10501	隔套(減震器)	2
0001	*	溫度標簽組	1
0001001	32522-04111	溫度標簽選用件	75℃至95℃
0002	*	溫度標簽組	1
0002001	32522-04211	溫度標簽選用件	100℃至120℃
0003	*	溫度標簽組	1
0003001	32522-04311	溫度標簽選用件	50℃至70℃
0040	37722-11100	減震器(前)	1
0050	37722-01200	減振器，后側	1
0070	33707-11701	墊圈	8
0090	37722-10800	指針	1

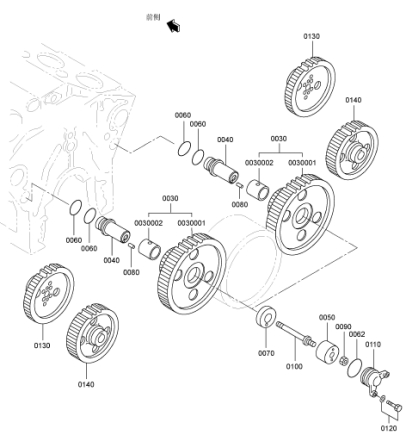

定時齒輪

參考號	零件編號	零件名稱和描述	數量
0030	37723-03031	惰齒輪總成擋位數32	&
0030001	*	惰齒輪，左側	2
0030002	37723-03300	風扇襯套	2
0040	37823-03600	惰輪軸	2
0050	37723-04601	止推環	2
0060	05507-20600	O型圈	4
0062	05507-20600	O型圈	2
0070	37823-03801	推力片	2
0080	F2846-08000	定位銷	2
0090	37723-04400	惰齒輪螺母	2
0100	37723-14701	惰齒輪螺栓(M20-M18)	2
0110	37723-04900	蓋板	2
0120	F1805-12030	組合螺栓裝配螺栓	4
0130	37723-11101	凸輪軸齒輪擋位數60	2
0140	37723-12100	噴油泵齒輪擋位數60	2

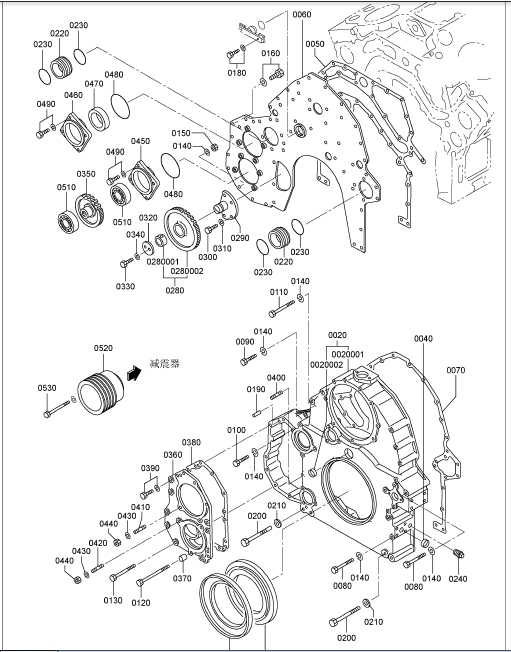

前副機驅動

參考號	零件編號	零件名稱和描述	數量
0020	*	前齒輪室殼體總成前側	1
0020001	37N25-01201	齒輪箱	1
0020002	04826-25000	密封蓋	1
0040	04826-21400	密封蓋	1
0050	37725-30200	前墊片(A)	1
0060	37725-90300	前過渡板	1
0070	37725-40400	前墊片(B)	1
0080	05978-12155	螺栓	10
0090	F1035-12040	螺栓	1
0100	F1035-12055	螺栓	1
0110	F1035-12130	螺栓	5
0120	05978-12160	螺栓	1
0130	F1035-12110	螺栓	3
0140	F2515-12000	彈簧墊圈	21
0150	F2305-12000	螺母	4
0160	F1805-12025	組合螺栓裝配螺栓	27
0180	F1805-12040	組合螺栓裝配螺栓	2
0190	F2846-12000	定位銷	2
0200	05978-16160	螺栓	4
0210	31201-71800	墊圈	4
0220	37746-00501	接頭	2
0230	F3153-07500	O型圈	4
0240	F4540-06300	接頭	1
0260	37425-08201	甩油盤	1
0270	37511-04300	油封	1
0280	37725-03011	惰齒輪總成擋位數56	1
0280001	37123-03400	風扇襯套	1
0280002	*	惰齒輪	1
0290	37725-03504	惰輪軸	1
0300	F1035-12035	螺栓	4
0310	37525-07901	墊圈	4
0320	32423-03800	推力片	1
0330	F1035-10025	螺栓	2
0340	34A48-02100	墊圈	2
0350	37725-22302	機油泵齒輪	1
0360	37725-40500	墊板	1
0370	37561-01800	定位銷	1
0380	37725-20600	墊片	1
0390	F1805-12035	組合螺栓裝配螺栓	4
0400	05977-12030	雙頭螺栓	2
0410	05977-12065	雙頭螺栓	2
0420	05977-12050	雙頭螺栓	2
0430	F2515-12000	彈簧墊圈	6
0440	F2300-12000	螺母	6
0450	37725-00801	蓋板	1
0460	37725-10900	蓋板	1
0470	F3015-06523	油封	1
0480	05507-21250	O型圈	2
0490	F1805-12025	組合螺栓裝配螺栓	8
0510	F8010-06310	球軸承	2

前副機驅動

參考號	零件編號
0520 37720	03302 曲軸皮帶盤(D300) 1
0530 05978	22190 螺栓 8

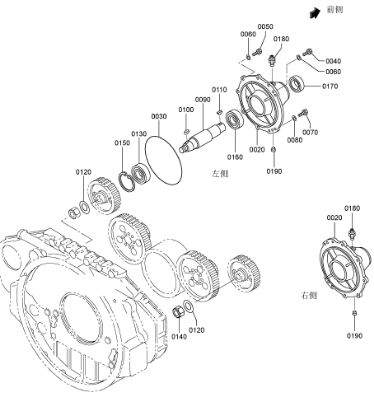

后副機驅動

參考號	零件編號名稱和描述
0020 37525	63100 傳動軸殼體 2
0030 37525	03600 O型圈 2
0040 F1035	12045 螺栓 6
0050 F1035	12050 螺栓 4
0060 37525	07901 墊圈 10
0070 F1035	12035 螺栓 4
0080 37525	07901 墊圈 4
0090 37725	45300 油泵傳動軸 2
0100 37725	15700 平鍵 2
0110 F2870	10032 半圓鍵 2
0120 37525	00600 墊圈 2
0130 F8010	06309 球軸承 2
0140 37525	09900 螺母 1
0150 F3202	10000 擋圈 2
0160 F8006	06210 球軸承 2
0170 37525	13400 油封 2
0180 37536	01800 接頭 2
0190 04827	71300 內六角錐螺塞 2

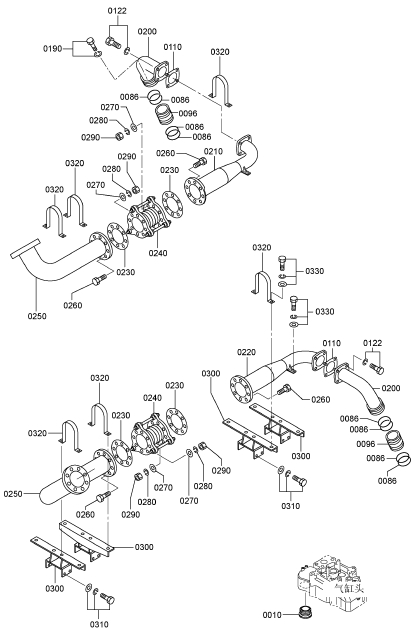

進氣系統（部分-1）

參考號	零件編號名稱和描述
0010 37530	00200 進氣管墊片 12
0086 35A30	00100 O型圈 8
0096 37830	01501 接頭 2
0110 37730	11501 墊片 2
0122 F1805	10035 組合螺栓裝配螺栓 8
0190 F2005	10020 組合螺栓裝配螺栓 2
0200 37731	10200 空氣管 2
0210 37731	02800 空氣管 1
0220 37731	02900 空氣管 1
0230 47941	33050 空冷器墊片 4
0240 37831	02200 柔性接頭 2
0250 37731	00401 空氣管 2
0260 F1035	16060 螺栓 32
0270 F2500	16000 平墊圈 32
0280 F2515	16000 彈簧墊圈 32
0290 F2300	16000 螺母 32
0300 37731	11800 空氣管A支撐 4
0310 F1825	12025 組合螺栓裝配螺栓 16
0320 37731	02400 夾箍 6
0330 F1825	10025 組合螺栓裝配螺栓 16

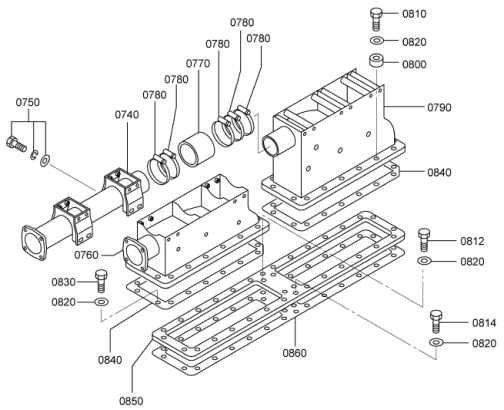

進氣系統（部分-2）

參考號	零件編號名稱和描述
0740 37731	11202 空氣管 1
0750 F1825	12025 組合螺栓裝配螺栓 8
0760 37731	11302 空氣箱(前) 1
0770 37731	02700 橡膠管 1
0780 04830	01270 夾箍 5
0790 37731	11402 空氣箱(后) 1
0800 95111	11800 止推環 30
0810 05978	10115 螺栓 26
0812 F1035	10010 螺栓 4
0814 F1035	10025 螺栓 2
0820 58034	04400 墊圈 34
0830 F1035	10055 螺栓 2
0840 37731	01600 空冷器墊片 2
0850 37731	01500 墊板 1
0860 37755	20300 空冷器墊片 1
0740 37731	11202 空氣管 1

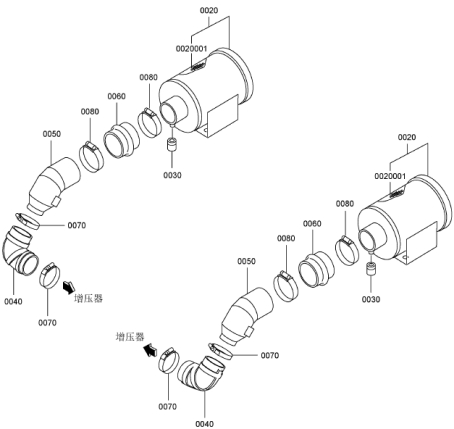

進氣管和空氣過濾器

參考號	零件編號名稱和描述
0020 47220	47703 空濾器總成 2
0020001 47220	47800 濾芯組件 2
0030 47220	34401 指示器 2
0040 47220	47600 橡膠管 2
0050 47510	77300 空氣管 2
0060 47220	47300 軟管(空氣) 2
0070 05317	52001 夾箍 4
0080 05317	52801 夾箍 4

排氣歧管(A)

參考號	零件編號名稱和描述
0010 37732	21102 接頭 6
0012 37732	21102 接頭 6
0020 37532	09500 排氣管墊片 6
0022 37532	09500 排氣管墊片 6
0030 37532	00800 法蘭面螺栓 24
0032 37532	00800 法蘭面螺栓 24
0060 37732	53101 排氣歧管 1
0062 37732	53101 排氣歧管 1
0070 37732	53201 排氣歧管 4
0072 37732	53201 排氣歧管 4
0120 37733	03500 排氣歧管 1
0170 37733	13600 排氣歧管 1
0270 37732	10900 排氣管墊片 6
0272 37732	10900 排氣管墊片 6
0280 32532	20800 螺栓 8
0282 32532	20800 螺栓 20
0284 32532	20800 螺栓 20
0290 37732	53700 柔性接頭 5
0292 37732	53700 柔性接頭 5
0300 37732	13801 V型夾箍(D150) 10
0302 37732	13801 V型夾箍(D150) 10
0310 F5006	13000 內六角錐螺塞 6
0312 F5006	13000 內六角錐螺塞 6
0320 37732	02600 內六角錐螺塞 6
0322 37732	02600 內六角錐螺塞 6
0330 37N32	04100 螺紋螺塞 1
0332 37N32	04100 螺紋螺塞 1
0340 41232	03900 空冷器墊片 1
0342 41232	03900 空冷器墊片 1

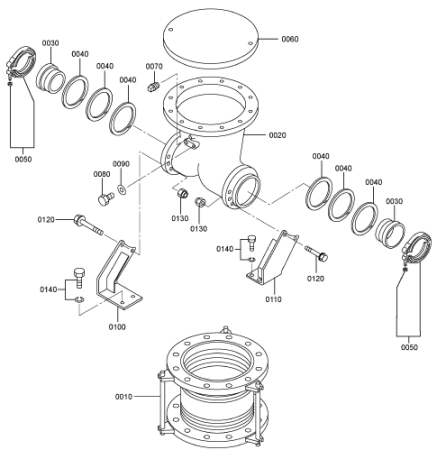

排氣歧管(B)

參考號	零件編號名稱和描述
0010 47910	81400 柔性管 1
0020 37732	05500 排氣管 1
0030 37732	11700 增壓器排氣總管接頭 2
0040 37432	14700 密封環 6
0050 37N32	09100 V型管夾組件 2
0060 32532	08500 蓋板 1
0070 F5006	10000 錐螺塞 1
0080 37N32	04100 螺紋螺塞 2
0090 41232	03900 空冷器墊片 2
0100 37732	14600 排氣總管支撐(右) 右側 1
0110 37732	14700 排氣總管支撐(左) 左側 1
0120 07707	12040 螺栓 4
0130 F2445	12000 自鎖螺母 4
0140 F1805	12030 組合螺栓裝配螺栓 8

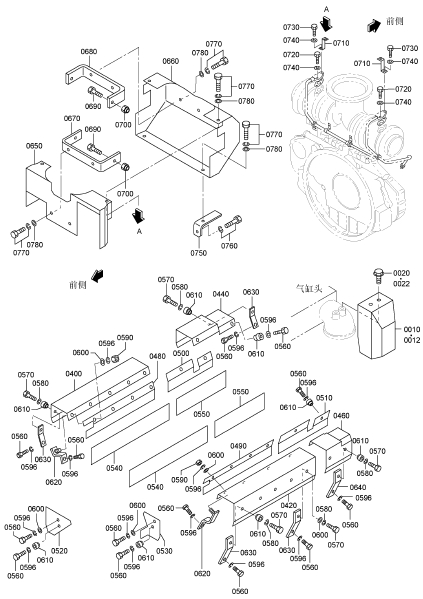

排氣罩

參考號	零件編號名稱和描述
0010 37532	37101 隔熱罩 6
0012 37532	37101 隔熱罩 6
0020 F1010	08014 法蘭面螺栓 12
0022 F1010	08014 法蘭面螺栓 12
0400 37733	17601 隔熱罩右側 FR 1
0420 37733	17701 隔熱罩左側 FR 1
0440 37733	28401 隔熱罩右側 RE 1
0460 37732	28501 隔熱罩左側 RE 1
0480 37832	15901 隔熱罩右側 FR 1
0490 37832	16101 隔熱罩左側 FR 1
0500 37732	18601 隔熱罩右側 RE 1
0510 37732	18701 隔熱罩左側 RE 1
0520 37732	27801 隔熱罩右側 FR 1
0530 37732	27901 隔熱罩左側 FR 1
0540 37833	06301 隔熱罩 2
0550 37733	07301 隔熱罩 2
0560 32532	07320 螺栓 18
0570 32532	06320 螺栓 6
0580 F2515	10000 彈簧墊圈 6
0590 32332	00801 鎖緊螺母 6
0596 F2515	10000 彈簧墊圈 24
0600 58034	04400 墊圈 8
0610 37732	27100 隔熱罩墊圈 10
0620 37733	17100 隔熱罩支架 6
0630 37733	17201 隔熱罩支架 5
0640 37733	07400 隔熱罩支架 1
0650 37732	46800 增壓器隔熱罩(FR) 前方 1
0660 37732	56900 增壓器隔熱罩(FE) 后部 1
0670 37732	09300 隔熱罩支架 1
0680 37732	19400 隔熱罩支架 1
0690 07707	12040 螺栓 4
0700 F2445	12000 自鎖螺母 4
0710 37732	09501 隔熱罩支架 2
0720 F1155	10040 螺栓 2
0730 F1155	10045 螺栓 2
0740 F2515	10000 彈簧墊圈 4
0750 37732	07302 撐條 2
0760 F1805	10020 組合螺栓裝配螺栓 2
0770 F1805	10016 組合螺栓裝配螺栓 8
0780 F2500	10000 平墊圈 8

渦輪增壓器機組

參考號	零件編號名稱和描述
0080 32532	09100 增壓器墊片 2
0100 32532	06485 螺栓 8
0110 37733	03800 隔圈 8
0120 37733	13900 墊圈 16
0130 05948	00200 螺母 16
0170 05507	20300 O型圈 2
0180 05507	20300 O型圈 4
0190 37832	24100 增壓器支架(A) 2
0200 F1035	12090 螺栓 4
0210 F1035	12050 螺栓 8
0220 F2515	12000 彈簧墊圈 12
0230 37732	34900 支架 2
0240 F1155	10075 螺栓 4
0250 F2515	10000 彈簧墊圈 4
0260 04826	22200 密封蓋 2
0270 F1035	16065 螺栓 8
0280 F2515	16000 彈簧墊圈 8
0290 F2500	16000 平墊圈 8

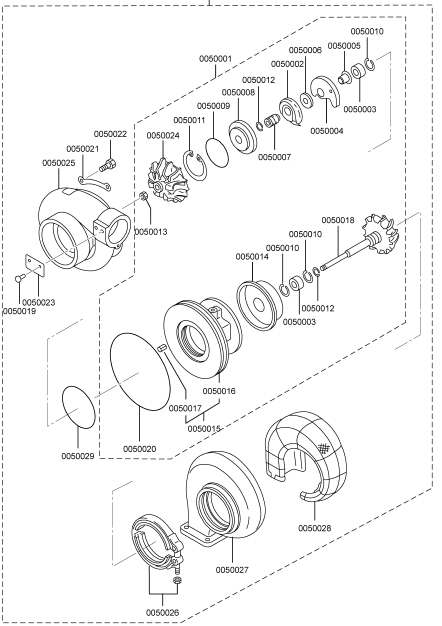

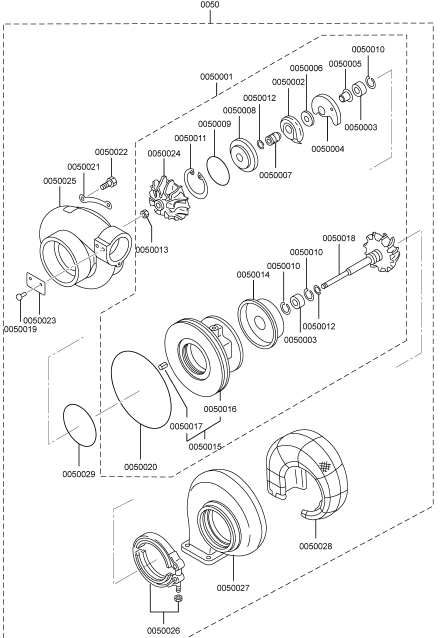

增壓器總成(右)

參考號	零件編號	零件名稱和描述	數量
0050	49182-03880	增壓器總成右側	1
0050001	49182-08940	增壓器組件	1
0050002	49181-22200	潤滑油導流片	1
0050003	49181-21100	軸承	2
0050004	49181-21600	推力片	1
0050005	49181-42400	推力環	1
0050006	49181-42300	推力環	1
0050007	49181-42100	軸套	1
0050008	49181-22500	隔套	1
0050009	49181-22600	O型圈	1
0050010	49181-22300	擋圈	3
0050011	49162-23200	擋圈	1
0050012	49181-23100	活塞環	2
0050013	49181-42230	鎖緊螺母	1
0050014	49182-19300	渦輪背板	1
0050015	49182-25210	軸承座組件	1
0050016	*	軸承座	1
0050017	*	彈簧銷	1
0050018	49182-30130	渦輪轉子組件	1
0050019	00665-02048	螺紋鉚釘	2
0050020	49181-22700	O型圈	1
0050021	49181-23500	鎖片	4
0050022	49181-23700	螺栓	8
0050023	*	銘板	1
0050024	49182-45060	壓縮機葉輪	1
0050025	49182-55240	壓縮機殼體	1
0050026	49181-14004	V型管夾組件	1
0050027	49182-10650	渦輪殼體	1
0050028	49182-14505	隔熱罩	1
0050029	49174-22700	O型圈	1

增壓器總成(左)

參考號	零件編號	零件名稱和描述	數量
0050	49182-03890	增壓器總成左側	1
0050001	49182-08940	增壓器組件	1
0050002	49181-22200	潤滑油導流片	1
0050003	49181-21100	軸承	2
0050004	49181-21600	推力片	1
0050005	49181-42400	推力環	1
0050006	49181-42300	推力環	1
0050007	49181-42100	軸套	1
0050008	49181-22500	隔套	1
0050009	49181-22600	O型圈	1
0050010	49181-22300	擋圈	3
0050011	49162-23200	擋圈	1
0050012	49181-23100	活塞環	2
0050013	49181-42230	鎖緊螺母	1
0050014	49182-19300	渦輪背板	1
0050015	49182-25210	軸承座組件	1
0050016	*	軸承座	1
0050017	*	彈簧銷	1
0050018	49182-30130	渦輪轉子組件	1
0050019	00665-02048	螺紋鉚釘	2
0050020	49181-22700	O型圈	1
0050021	49181-23500	鎖片	4
0050022	49181-23700	螺栓	8
0050023	*	銘板	1
0050024	49182-45060	壓縮機葉輪	1
0050025	49182-55240	壓縮機殼體	1
0050026	49181-14004	V型管夾組件	1
0050027	49182-10650	渦輪殼體	1
, 0050028	49182-14505	隔熱罩	1
0050029	49174-22700	O型圈	1

油泵

參考號	零件編號名稱和描述
0010 37735	00031 機油泵總成 1
0010001 05946	03301 密封墊圈 3
0020 F1035	12090 螺栓 3
0030 F2515	12000 彈簧墊圈 3
0040 05507	21450 O型圈 1
0050 05507	20750 O型圈 2
0060 37735	03100 機油泵蓋板 1
0070 F5006	26000 錐螺塞 1

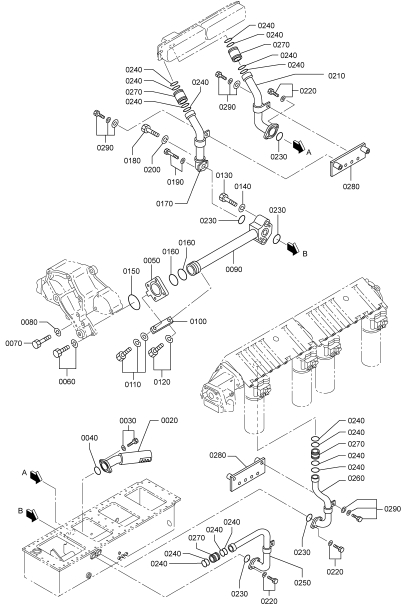

擋油器管路

參考號	零件編號
0020 37736	10101 機油吸油管 1
0030 F1805	12030 組合螺栓裝配螺栓 2
0040 05507	20800 O型圈 1
0050 37736	03400 接頭 1
0060 F1805	10030 組合螺栓裝配螺栓 2
0070 F1035	10080 螺栓 2
0080 F2515	10000 彈簧墊圈 2
0090 37736	02501 機油管 1
0100 32646	08600 撐條 1
0110 F1825	10020 組合螺栓裝配螺栓 1
0120 F1805	10020 組合螺栓裝配螺栓 1
0130 F1035	12080 螺栓 2
0140 F2515	12000 彈簧墊圈 2
0150 05507	20800 O型圈 1
0160 05507	20650 O型圈 2
0170 37836	03601 機油管右側 1
0180 F1035	10065 螺栓 1
0190 F1805	10025 組合螺栓裝配螺栓 1
0200 F2515	10000 彈簧墊圈 1
0210 37836	03703 機油管右側 1
0220 F1805	10025 組合螺栓裝配螺栓 6
0230 05507	20500 O型圈 5
0240 05507	20350 O型圈 16
0250 37836	03803 機油管左側 1
0260 37836	03903 機油管左側 1
0270 37836	03501 夾箍 4
0280 37836	03300 夾頭支架 2
0290 F1825	12025 組合螺栓裝配螺栓 4
0020 37736	10101 機油吸油管 1
0030 F1805	12030 組合螺栓裝配螺栓 2
0040 05507	20800 O型圈 1
0050 37736	03400 接頭 1
0060 F1805	10030 組合螺栓裝配螺栓 2

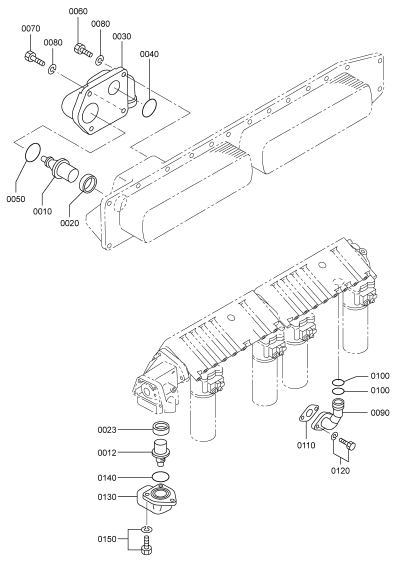

濾油器管路

參考號	零件編號名稱和描述
0010 37739	20501 機油節溫器 1
0012 37739	20501 機油節溫器・
0020 37546	00800 節溫器密封墊 1
0023 37546	00800 節溫器密封墊 1
0030 37736	21203 接頭 1
0040 05507	20400 O型圈 1
0050 05507	20850 O型圈 1
0060 F1035	12100 螺栓 3
0070 37739	00900 螺栓 1
0080 F2515	12000 彈簧墊圈 4
0090 37736	44200 機油回油管 1
0100 05507	20350 O型圈 2
0110 33442	20200 墊片 1
0120 F1805	10025 組合螺栓裝配螺栓 2
0130 37736	11301 接頭 1
0140 05507	20800 O型圈 1
0150 F1805	12025 組合螺栓裝配螺栓 3
0010 37739	20501 機油節溫器 1
0012 37739	20501 機油節溫器・

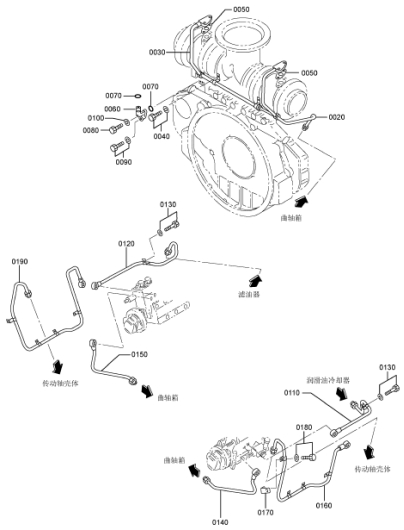

油系統零件

參考號	零件編號名稱和描述
0020 37736	04602 機油管(右) 1
0030 37736	04903 增壓器機油管(左) 1
0040 F1805	10016 組合螺栓裝配螺栓 2
0050 35C36	02900 機油墊片 2
0060 37836	35900 吸油管接頭 2
0070 05507	20250 O型圈 4
0080 F1035	10080 螺栓 2
0090 F1805	10025 組合螺栓裝配螺栓 2
0100 F2515	10000 彈簧墊圈 2
0110 37736	56101 機油管(右) 1
0120 37736	46201 機油管(左) 1
0130 F1805	08020 組合螺栓裝配螺栓 1
0140 37736	27200 回油管(R.H) 1
0150 37736	27300 回油管(L.H) 1
0160 37736	86401 機油管(右) 1
0170 37836	16801 機油管支撐 2
0180 F1805	08014 組合螺栓裝配螺栓 2
0190 37736	96801 機油管(左) 1

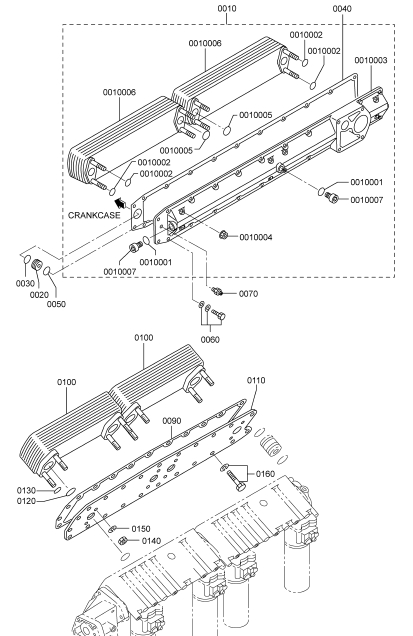

油冷器

參考號	零件編號名稱和描述
0010 37739	50010 潤滑油冷卻器總成 1
0010001 MH035	093 O型圈 3
0010002 05507	10140 O型圈 8
0010003 37739	30400 外殼 1
0010004 ME150	442 螺母 8
0010005 MH035	626 O型圈 4
0010006 37739	30100 油冷器芯子 2
0010007 ME064	526 防塵塞 3
0020 37507	00702 噴孔板 1
0030 05507	10340 O型圈 1
0040 37739	10200 機油冷卻器墊片 1
0050 05507	10440 O型圈 1
0060 F1825	12035 組合螺栓裝配螺栓 18
0070 F4540	08000 接頭 1
0090 37739	22200 空冷器墊片 1
0100 37739	32100 油冷器芯子 2
0110 37739	22300 板,左側潤滑油冷卻器 1
0120 05507	20300 O型圈 4
0130 05507	10140 O型圈 8
0140 F2440	10000 自鎖螺母 8
0150 F2515	10000 彈簧墊圈 8
0160 F1805	12025 組合螺栓裝配螺栓 3
0010 37739	50010 潤滑油冷卻器總成 1

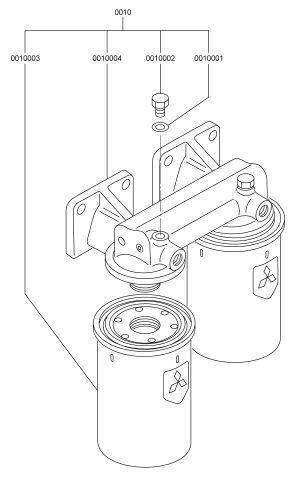

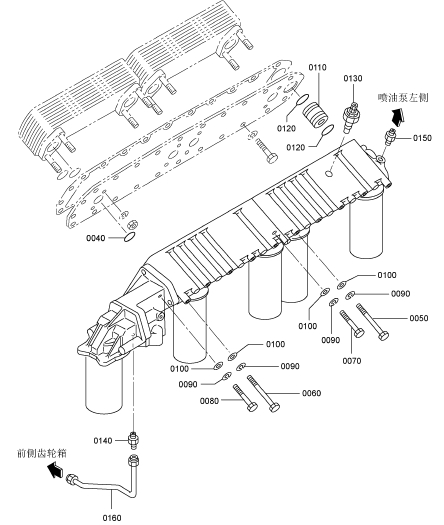

潤滑油濾清器

參考號	零件編號名稱和描述
0040 05507	20300 O型圈 4
0050 MH000	183 螺栓 8
0060 MH000	184 螺栓 2
0070 F1035	12100 螺栓 8
0080 F1035	12130 螺栓 2
0090 F2515	12000 彈簧墊圈 20
0100 F2500	12000 平墊圈 20
0110 37740	00700 夾箍 1
0120 05507	20350 O型圈 2
0130 37540	01301 油濾報警器 1
0140 F4540	06300 接頭 1
0150 F4540	08000 接頭 1
0160 37736	24300 旁通回油管 1

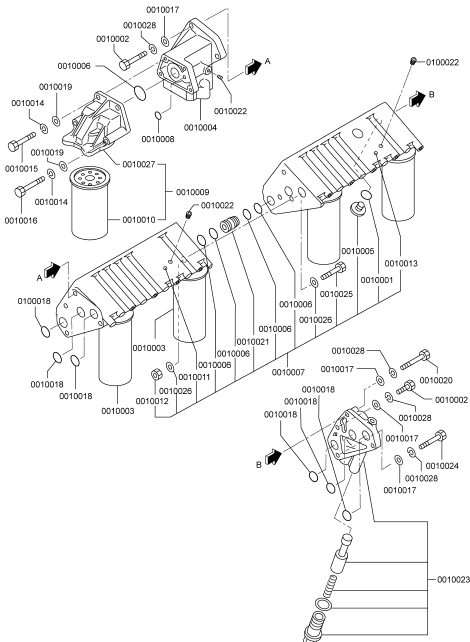

潤滑油濾清器組件

參考號	零件編號	零件名稱和描述	數量
0010	37740-60010	潤滑油濾清器組件	1
0010001	37740-27123	O型圈	2
0010002	F1035-12040	螺栓	6
0010003	37540-11100	濾油器濾芯	4
0010004	37740-65400	連接器組件	1
0010005	37740-27112	防塵塞	2
0010006	05507-20350	O型圈	13
0010007	*	支架組件	1
0010008	05507-10110	O型圈	1
0010009	37740-06011	旁通濾油器組件	1
0010010	37540-02100	濾油器濾芯	1
0010011	*	支架組件	1
0010012	F2300-08000	螺母	2
0010013	*	支架組件	1
0010014	F2515-10000	彈簧墊圈	4
0010015	F1035-10035	螺栓	2
0010016	05978-10110	螺栓	2
0010017	F2500-12000	平墊圈	8
0010018	05507-20400	O型圈	6
0010019	F2500-10000	平墊圈	4
0010020	F1035-12080	螺栓	1
0010021	37740-01700	夾箍	3
0010022	F5005-10001	內六角錐螺塞	3
0010023	37740-60300	連接器組件	1
0010024	F1035-12070	螺栓	1
0010025	F1035-08025	螺栓	2
0010026	F2500-08000	平墊圈	4
0010027	35A40-15101	支架組件	1
0010028	F2515-12000	彈簧墊圈	8

水泵

參考號	零件編號名稱和描述
0010 37745	60011 水泵總成 1
0010001 37525	13400 油封 1
0010002 32645	01800 機械密封 1
0020 F2515	30000 彈簧墊圈 1
0030 F2325	30000 鎖緊螺母 1
0040 37545	02900 放水閥(R1/8) 1
0050 05977	12060 雙頭螺栓 3
0060 F2515	12000 彈簧墊圈 3
0070 F2300	12000 螺母 3
0080 05507	21600 O型圈 1
0090 37746	00400 接頭(D110*24) 1
0100 F3153	10500 O型圈 2

冷卻系統（自動調溫器）

參考號	零件編號名稱和描述
0010 37746	01102 接頭 10
0020 37746	01200 接頭右側 1
0030 37746	01300 接頭左側 1
0040 05505	31065 O型圈 24
0050 05505	57060 O型圈 2
0060 37546	11300 擋圈 12
0070 37546	21201 蓋板 2
0080 F1825	10030 組合螺栓裝配螺栓 4
0090 37546	21701 節溫器(71) 4
0100 37546	01800 節溫器密封墊 4
0110 37546	00900 擋圈 4
0130 37546	23702 節溫器座 2
0140 F5006	10000 內六角錐螺塞 2
0150 36646	00090 微動閥總成 2
0160 37546	17100 節溫器蓋板 2
0170 37546	23300 節溫器蓋板墊片 2
0180 F1805	10030 組合螺栓裝配螺栓 12
0190 37746	13401 節溫器支架(右) 右側 1
0200 37746	13501 節溫器支架(左) 左側 1
0210 F1035	16040 螺栓 6

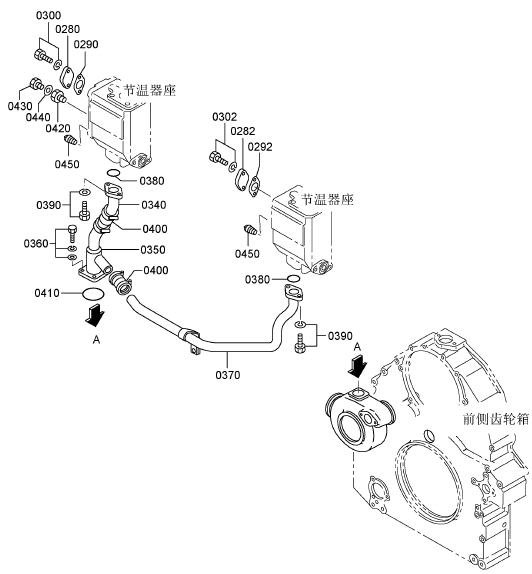

冷卻系統（管路）

參考號	零件編號名稱和描述
0280 33546	06900 蓋板 1
0282 33546	06900 蓋板 1
0290 32546	46800 密封墊片 1
0292 32546	46800 密封墊片 1
0300 F1805	12030 組合螺栓裝配螺栓 2
0302 F1805	12030 組合螺栓裝配螺栓 2
0340 37746	24300 旁通管(A.RH) 1
0350 37746	04800 旁通管(C,R.H) 1
0360 F1805	10025 組合螺栓裝配螺栓 4
0370 37746	04400 旁通管(B) 1
0380 F3153	06000 O型圈 2
0390 F1805	10025 組合螺栓裝配螺栓 4
0400 04826	40032 夾箍 2
0410 F3150	07000 O型圈 1
0420 45600	42902 接頭 1
0430 F5000	16000 放油螺塞 1
0440 05946	01601 密封墊圈 1
0450 F5005	21001 內六角錐螺塞 6

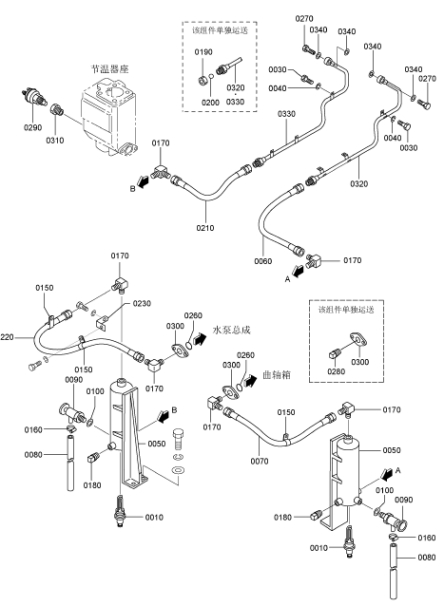

熱水器管路

參考號	零件編號名稱和描述
0010 04393	33820 水加熱器 2
0030 F1035	12060 螺栓 2
0040 F2515	12000 彈簧墊圈 2
0050 47521	62901 加熱器殼體 2
0060 45961	13068 柔性管 1
0070 45961	13115 柔性管 1
0080 30007	65200 管(乙烯樹脂) 2
0090 33407	16100 放水閥 2
0100 05946	02001 密封墊圈 2
0150 F2882	25000 夾頭 3
0160 F4300	16000 橡膠夾箍 2
0170 F4656	15000 彎頭 6
0180 F5006	21000 內六角錐螺塞 2
0190 00426	15011 聯管螺母 2
0200 F8000	25000 鋼球軸承 2
0210 45961	13074 柔性管 1
0220 45961	13154 柔性管 1
0230 47521	63100 撐條 1
0260 F3153	05500 O型圈 2
0270 F4610	20000 帶孔螺栓 2
0280 F5006	21000 內六角錐螺塞 2
0290 04442	30210 溫度傳感器 1

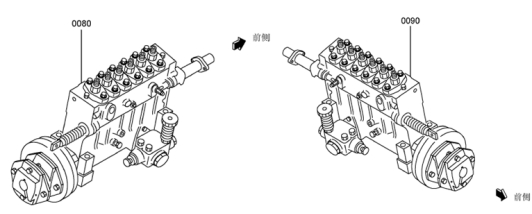

泵組件

參考號	零件編號
0080 48A50	08005 高壓油泵(右) 右側 1
0090 48A60	08005 高壓油泵(左) 左側 1

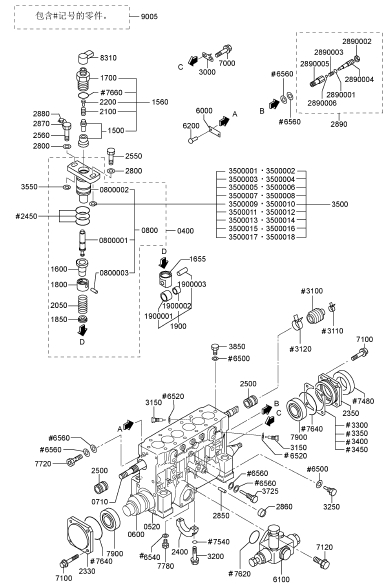

泵組件（部分-1）右手位

參考號	零件編號	零件名稱和描述	數量
0400	48A95-08003	柱塞總成	6
0520	48A13-10100	泵殼體	1
0600	48210-20201	凸輪軸	1
0710	48A12-10103	燃油控制齒條	1
0800	48A11-08001	柱塞組件	6
0800001	*	柱塞	6
0800002	*	筒體	6
0800003	*	定位銷	6
1500	48270-50010	輸出閥組件	6
1560	48270-30018	CPV	閥體組件
1600	48A11-02101	小齒輪	6
1655	48202-35902	挺柱	6
1700	48270-14101	夾頭	6
1800	48202-21202	上端彈簧座	6
1850	48202-21301	下端彈簧座	6
1900	48A15-01002	挺桿滾子組件	6
1900001	*	挺桿滾子	6
1900002	*	風扇襯套	6
1900003	*	定位銷	6
2050	48202-11700	柱塞彈簧	6
2100	48270-11800	彈簧	6
2200	48A16-00101	彈簧座	6
2330	48210-35602	前端板	1
2350	48202-22202	蓋板后側	1
2400	48202-02300	中心軸承	1
2450	48202-12400	O型圈	18
2500	48202-32500	齒條襯套	2
2550	48202-02601	螺栓	6
2560	48202-07601	螺栓	6
2800	48202-22800	墊圈	12
2850	48202-02900	定位銷	7
2860	04826-21000	密封蓋	7
2870	48202-05800	封印鐵絲	1
2880	48202-07700	鉛封	1
2890	48202-54001	止回閥組件	1
2890001	05507-10060	O型圈	1
2890002	05634-01200	自鎖螺母	1
2890003	*	氣門彈簧	1
2890004	*	螺釘	1
2890005	*	閥本體	1
2890006	F8000-08000	鋼珠，軸承	1
3000	48A13-02201	指針	1
3100	48202-23500	波紋管	1
3110	48202-08200	波紋管夾	1
3120	48202-08300	波紋管夾	1
3150	48A13-01100	偏轉螺栓	12
3200	F1010-08050	法蘭面螺栓	2
3250	48202-33900	定位螺釘	1
3300	48202-14100	調整墊片,殼體厚度0.50	4
3350	48202-14200	調整墊片,殼體厚度0.10	1

泵組件（部分-1）右手位

參考號	零件編號	零件名稱和描述	數量
3400	48202-14300	調整墊片,殼體厚度0.15	1
3450	48202-14400	調整墊片,殼體厚度0.30	2
3500	*	調整墊片組,筒體根據需要，使用	1
3500001	48270-05100	調整墊片,筒體厚度0.40	1
3500002	48270-05200	調整墊片,筒體厚度0.45	1
3500003	48270-05300	調整墊片,筒體厚度0.50	1
3500004	48270-05400	調整墊片,筒體厚度0.55	1
3500005	48270-05500	調整墊片,筒體厚度0.60	1
3500006	48270-05600	調整墊片,筒體厚度0.65	1
3500007	48270-05700	調整墊片,筒體厚度0.70	1
3500008	48270-05800	調整墊片,筒體厚度0.75	1
3500009	48270-05900	調整墊片,筒體厚度0.80	1
3500010	48270-06100	調整墊片,筒體厚度0.85	1
3500011	48270-06200	調整墊片,筒體厚度0.90	1
3500012	48270-06300	調整墊片,筒體厚度0.95	1
3500013	48270-06400	調整墊片,筒體厚度1.00	1
3500014	48270-06500	調整墊片,筒體厚度1.05	1
3500015	48270-06600	調整墊片,筒體厚度1.10	1
3500016	48270-06700	調整墊片,筒體厚度1.15	1
3500017	48270-06800	調整墊片,筒體厚度1.20	1
3500018	48270-06900	調整墊片,筒體厚度1.25	1
3550	48270-06200	調整墊片,筒體厚度0.90	12
3725	48202-15100	帶孔螺栓	1
3850	48202-05500	帶孔螺栓	2
6000	*	銘牌	1
6100	04245-00120	輸油泵	1
6200	00665-02048	螺紋鉚釘	2
6500	05946-00801	密封墊圈	3
6520	05946-01201	密封墊圈	12
6540	05946-01201	密封墊圈	1
6560	05946-01401	密封墊圈	6
7000	F1010-06012	凸緣螺栓	2
7100	F1010-08025	法蘭面螺栓	8
7120	F1010-06016	法蘭面螺栓	3
7480	48202-07100	油封	1
7540	05507-10080	O型圈	2
7620	05507-20350	O型圈	1
7640	05507-20800	O型圈	, 2
7660	05507-20250	O型圈	6
7720	48230-05200	帶孔螺栓	1
7780	F5000-12000	放油螺塞	1
7900	F8143-32207	圓錐滾子軸承	2
8310	48291-01300	帽蓋	6
9005	48202-59901	維修墊片套件	1

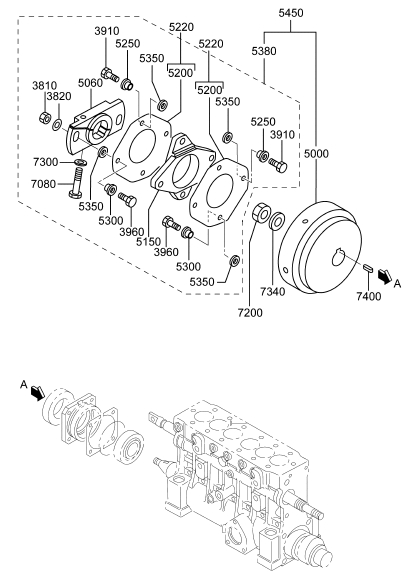

泵組件（部分-2）右手位

參考號	零件編號	零件名稱和描述	數量
3810	48251-10700	凸緣螺母	2
3820	48251-00600	聯軸器墊圈	2
3910	48251-00800	短螺栓	6
3960	48251-00900	長螺栓	2
5000	48251-00101	飛輪	1
5060	48C17-12201	夾箍	1
5150	48251-10301	聯軸器十字頭	1
5200	48251-11400	聯軸器疊層板厚度0.8	14
5220	*	疊層板套件	2
5250	48251-20500	襯套	4
5300	48251-20500	襯套	4
5350	48251-20400	聯軸器墊圈	8
5380	48251-42018	聯軸器組件	1
5450	48251-42000	夾箍	1
7080	F1035-14085	螺栓	1
7200	F2325-24000	鎖緊螺母	1
7300	48A17-08100	聯軸器墊圈	1
7340	32507-01400	墊圈	1
7400	F2870-07025	半圓鍵	1

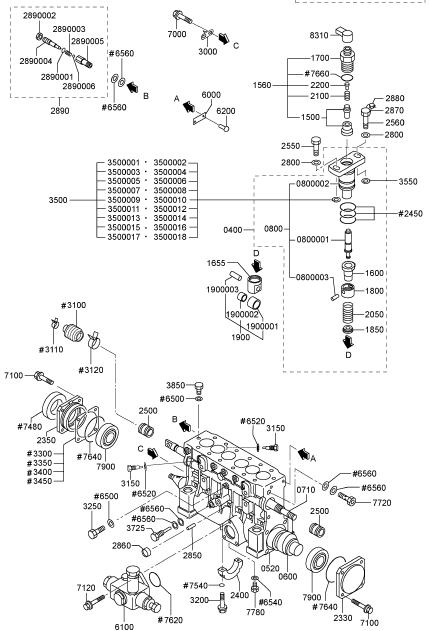

泵組件（部分-1）左手位

參考號	零件編號	零件名稱和描述	數量
48A95-08003	柱塞總成	6
0520	48A13-10100	泵殼體	1
0600	48210-20201	凸輪軸	1
0710	48A12-10103	燃油控制齒條	1
0800	48A11-08001	柱塞組件	6
0800001	*	柱塞	6
0800002	*	筒體	6
0800003	*	定位銷	6
1500	48270-50010	輸出閥組件	6
1560	48270-30018	CPV	閥體組件
1600	48A11-02101	小齒輪	6
1655	48202-35902	挺柱	6
1700	48270-14101	夾頭	6
1800	48202-21202	上端彈簧座	6
1850	48202-21301	下端彈簧座	6
1900	48A15-01002	挺桿滾子組件	6
1900001	*	挺桿滾子	6
1900002	*	風扇襯套	6
1900003	*	定位銷	6
2050	48202-11700	柱塞彈簧	6
2100	48270-11800	彈簧	6
2200	48A16-00101	彈簧座	6
2330	48210-35602	前端板	1
2350	48202-22202	蓋板后側	1
2400	48202-02300	中心軸承	1
2450	48202-12400	O型圈	18
2500	48202-32500	齒條襯套	2
2550	48202-02601	螺栓	6
2560	48202-07601	螺栓	6
2800	48202-22800	墊圈	12
2850	48202-02900	定位銷	7
2860	04826-21000	密封蓋	7
2870	48202-05800	封印鐵絲	1
2880	48202-07700	鉛封	1
2890	48202-54001	止回閥組件	1
2890001	05507-10060	O型圈	1
2890002	05634-01200	自鎖螺母	1
2890003	*	氣門彈簧	1
2890004	*	螺釘	1
2890005	*	閥本體	1
2890006	F8000-08000	鋼珠，軸承	1
3000	48A13-02201	指針	1
3100	48202-23500	波紋管	1
3110	48202-08200	波紋管夾	1
3120	48202-08300	波紋管夾	1
3150	48A13-01100	偏轉螺栓	12
3200	F1010-08050	法蘭面螺栓	2
3250	48202-33900	定位螺釘	1
3300	48202-14100	調整墊片,殼體厚度0.50	4
3350	48202-14200	調整墊片,殼體厚度0.10	1

泵組件（部分-1）左手位

參考號	零件編號	零件名稱和描述	數量
3400	48202-14300	調整墊片,殼體厚度0.15	1
3450	48202-14400	調整墊片,殼體厚度0.30	2
3500	*	調整墊片組,筒體根據需要，使用	1
3500001	48270-05100	調整墊片,筒體厚度0.40	1
3500002	48270-05200	調整墊片,筒體厚度0.45	1
3500003	48270-05300	調整墊片,筒體厚度0.50	1
3500004	48270-05400	調整墊片,筒體厚度0.55	1
3500005	48270-05500	調整墊片,筒體厚度0.60	1
3500006	48270-05600	調整墊片,筒體厚度0.65	1
3500007	48270-05700	調整墊片,筒體厚度0.70	1
3500008	48270-05800	調整墊片,筒體厚度0.75	1
3500009	48270-05900	調整墊片,筒體厚度0.80	1
3500010	48270-06100	調整墊片,筒體厚度0.85	1
3500011	48270-06200	調整墊片,筒體厚度0.90	1
3500012	48270-06300	調整墊片,筒體厚度0.95	1
3500013	48270-06400	調整墊片,筒體厚度1.00	1
3500014	48270-06500	調整墊片,筒體厚度1.05	1
3500015	48270-06600	調整墊片,筒體厚度1.10	1
3500016	48270-06700	調整墊片,筒體厚度1.15	1
3500017	48270-06800	調整墊片,筒體厚度1.20	1
3500018	48270-06900	調整墊片,筒體厚度1.25	1
3550	48270-06200	調整墊片,筒體厚度0.90	12
3725	48202-15100	帶孔螺栓	1
3850	48202-05500	帶孔螺栓	2
6000	*	銘牌	1
6100	04245-00120	輸油泵	1
6200	00665-02048	螺紋鉚釘	2
6500	05946-00801	密封墊圈	3
6520	05946-01201	密封墊圈	12
6540	05946-01201	密封墊圈	1
6560	05946-01401	密封墊圈	6
7000	F1010-06012	凸緣螺栓	2
7100	F1010-08025	法蘭面螺栓	8
7120	F1010-06016	法蘭面螺栓	3
7480	48202-07100	油封	1
7540	05507-10080	O型圈	2
7620	05507-20350	O型圈	1
7640	05507-20800	O型圈	2
7660	05507-20250	O型圈	6
7720	48230-05200	帶孔螺栓	1
7780	F5000-12000	放油螺塞	1
7900	F8143-32207	圓錐滾子軸承	2
8310	48291-01300	帽蓋	6
9005	48202-59901	維修墊片套件	1

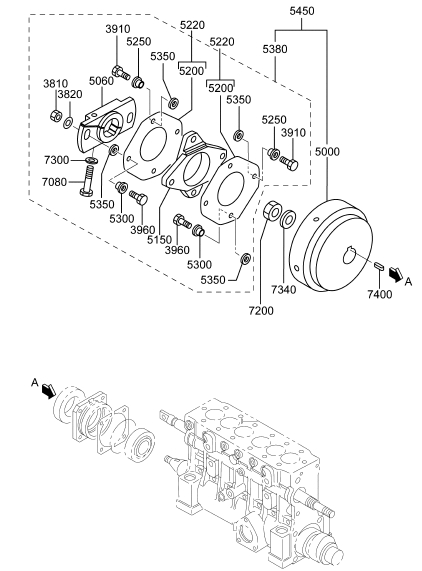

泵組件（部分-2）左手位

參考號	零件編號	零件名稱和描述	數量
3810	48251-10700	凸緣螺母	2
3820	48251-00600	聯軸器墊圈	2
3910	48251-00800	短螺栓	6
3960	48251-00900	長螺栓	2
5000	48251-00101	飛輪	1
5060	48C17-12201	夾箍	1
5150	48251-10301	聯軸器十字頭	1
5200	48251-11400	聯軸器疊層板厚度0.8	14
5220	*	疊層板套件	2
5250	48251-20500	襯套	4
5300	48251-20500	襯套	4
5350	48251-20400	聯軸器墊圈	8
5380	48251-42018	聯軸器組件	1
5450	48251-42000	夾箍	1
7080	F1035-14085	螺栓	1
7200	F2325-24000	鎖緊螺母	1
7300	48A17-08100	聯軸器墊圈	1
7340	32507-01400	墊圈	1
7400	F2870-07025	半圓鍵	1

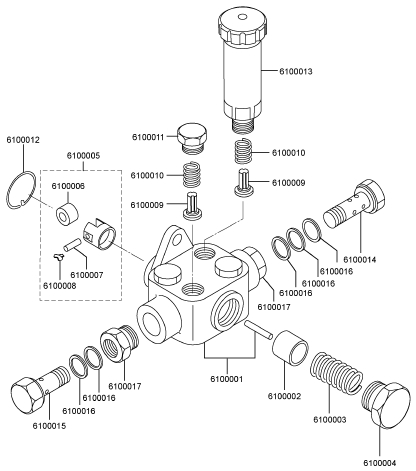

泵組件(進給泵)

參考號	零件編號
6100 04245	00120 輸油泵 2
6100001 15200	21720 殼體 2
6100002 15210	01120 活塞 2
6100003 15210	40100 活塞彈簧 2
6100004 15210	50400 防塵塞 2
6100005 15211	11920 挺桿組件 2
6100006 15211	20100 滾子 2
6100007 15211	30700 定位銷 2
6100008 15211	40400 導管 4
6100009 15211	50200 閥 8
6100010 15211	60200 彈簧 8
6100011 15211	70100 防塵塞 6
6100012 15212	10200 擋圈 2
6100013 15220	05620 預供油泵 2
6100014 15230	04020 帶孔螺栓 2
6100015 02973	14570 帶孔螺栓 2
6100016 05946	01401 密封墊圈 10
6100017 15231	01300 接頭 4

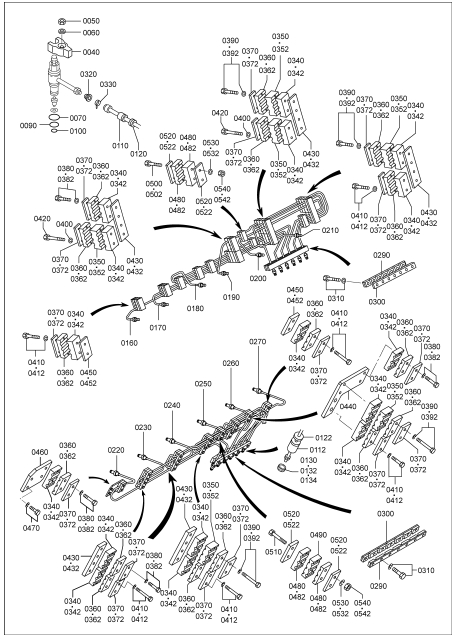

噴射管噴口

參考號	零件編號名稱和描述
0040 37561	01602 噴油器壓板 12
0050 F2305	14000 螺母 12
0060 33561	14500 墊圈 12
0070 05507	10420 O型圈 12
0090 05507	10340 O型圈 12
0100 05507	10260 O型圈 12
0110 37561	23500 蓋板 12
0112 37561	23500 蓋板 12
0120 37561	13600 夾頭 12
0122 37561	13600 夾頭 12
0130 37861	04400 夾頭 12
0132 37861	04400 夾頭 6
0134 37861	04400 夾頭 6
0160 37761	32100 高壓油管(2.8S,第1缸) 號碼1 1
0170 37761	32200 高壓油管(2.8S,第2缸) 號碼2 1
0180 37761	32300 高壓油管(2.8S,第3缸) 號碼3 1
0190 37761	32400 高壓油管(2.8S,第4缸) 號碼4 1
0200 37761	32500 高壓油管(2.8S,第5缸) 號碼5 1
0210 37761	32600 高壓油管(2.8S,第6缸) 號碼6 1
0220 37761	32700 高壓油管(2.8S,第7缸) 號碼7 1
0230 37761	32800 高壓油管(2.8S,第8缸) 號碼8 1
0240 37761	32900 高壓油管(2.8S,第9缸) 號碼9 1
0250 37761	33100 高壓油管(2.8S,第10缸) 號碼10 1
0260 37761	33200 高壓油管(2.8S,第11缸) 號碼11 1
0270 37761	33300 高壓油管(2.8S,第12缸) 號碼12 1
0290 37562	02800 夾箍 2
0300 37562	01800 夾箍 2
0310 F1805	08030 組合螺栓裝配螺栓 14
0320 37561	08800 風扇襯套 12
0330 05318	00300 扎帶 12
0340 37562	13300 管子襯墊(D7) 9
0342 37562	13300 管子襯墊(D7) 11
0350 37562	13400 管子襯墊(D7) 4
0352 37562	13400 管子襯墊(D7) 2
0360 37562	13100 管子襯墊(D7) 9
0362 37561	13100 管子襯墊(D7) 11
0370 37562	15902 夾板 9
0372 37562	15902 夾板 11
0380 F1805	10055 組合螺栓裝配螺栓 2
0382 F1805	10055 組合螺栓裝配螺栓 8
0390 F1805	10080 組合螺栓裝配螺栓 4
0392 F1805	10080 組合螺栓裝配螺栓 4
0400 F2515	10000 彈簧墊圈 4
0410 F1805	10065 組合螺栓裝配螺栓 8
0412 F1805	10065 組合螺栓裝配螺栓 10
0420 F1035	10090 螺栓 4
0430 37761	03602 夾板 3
0432 37761	03602 夾板 3
0440 37761	05501 夾板 1
0450 37761	03702 夾板 3

噴射管噴口

參考號	零件編號
0452 37761	03702 夾板 1
0460 37761	09900 高壓油管支撐 1
0470 F1805	10030 組合螺栓裝配螺栓 2
0480 37562	13100 管子襯墊(D7) 10
0482 37562	13100 管子襯墊(D7) 4
0490 37562	13400 管子襯墊(D7) 1
0500 F1035	10045 螺栓 10
0502 F1035	10045 螺栓 2
0510 F1035	10070 螺栓 2
0520 37562	15902 夾板 10
0522 37562	15902 夾板 4
0530 F2515	10000 彈簧墊圈 10
0532 F2515	10000 彈簧墊圈 4
0540 F2300	10000 螺母 10

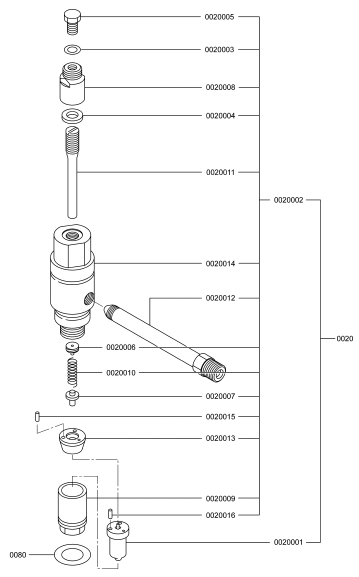

噴嘴組件

參考號	零件編號
0020 37560	22011 噴油嘴總成 12
0020001 37560	17700 噴油器噴油嘴組件 12
0020002 37560	37011 噴油器本體組件 12
0020003 05946	01001 密封墊圈 12
0020004 05946	01401 密封墊圈 12
0020005 33407	03901 定位螺釘 12
0020006 37561	09300 彈簧座 12
0020007 37561	13300 挺桿 12
0020008 37561	16600 螺母 12
0020009 37561	26300 螺母 12
0020010 37561	26400 噴油器彈簧 12
0020011 37561	46500 調節螺釘 12
0020012 37561	56700 接頭 12
0020013 37561	67013 隔圈 12
0020014 37561	86100 噴油器本體 12
0020015 F8001	30014 滾子軸承 24
0020016 F8001	40014 滾子軸承 24
0080 37561	16800 噴嘴墊片(厚2) 12

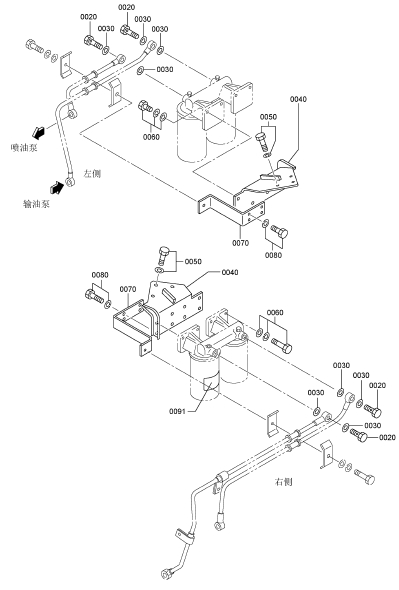

燃油濾清器

參考號	零件編號
0020 F4610	14000 帶孔螺栓 4
0030 05946	01401 密封墊圈 8
0040 37762	20400 燃油濾清器支架 2
0050 F1805	12030 組合螺栓裝配螺栓 6
0060 F1825	10025 組合螺栓裝配螺栓 8
0070 37762	20301 管支撐 2
0080 F1805	10020 組合螺栓裝配螺栓 4

燃油濾清器組件

參考號	零件編號
0010 37562	60100 燃油濾清器總成 2
0010001 05946	00801 密封墊圈 2
0010002 32562	00115 防塵塞 2
0010003 32562	60300 濾油器濾芯 2
0010004 37562	10111 燃油濾清器支架 1

燃油濾清器管路

參考號	零件編號
0050 F4540	20000 接頭 1
0060 45950	51700 柔性管 1
0070 45950	11300 接頭 1
0080 F8000	32000 鋼球軸承 1
0090 F4521	20000 聯管螺母 1
0100 37762	00503 接頭 1
0120 F4540	10000 接頭 2
0130 F1035	12090 螺栓 2
0140 F2515	12000 彈簧墊圈 2
0150 37762	21100 柴油管(A) 1
0160 37762	21200 柴油管(B) 1
0170 37762	31300 柴油管(C) 1
0180 37762	61400 柴油管(D) 1
0190 37762	51500 柴油管(E) 1
0200 37762	61600 柴油管(F) 1
0210 37762	31700 柴油管(G) 1
0220 37762	42100 管支撐 1
0230 37762	03400 柴油管支撐(F) 1
0240 F1035	14025 螺栓 2
0250 F2515	14000 彈簧墊圈 2
0260 F1805	10016 組合螺栓裝配螺栓 2
0270 37261	01700 夾箍 4
0280 F1805	10030 組合螺栓裝配螺栓 2
0290 F2500	10000 平墊圈 2

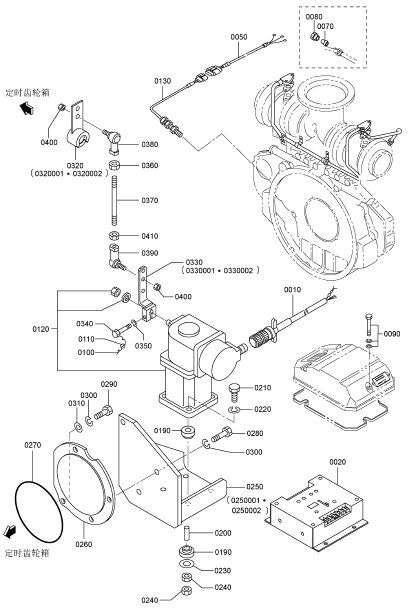

自動調節器

參考號	零件編號
0010 04410	32902 接頭 1
0020 04410	33100 速度控制器 1
0050 04410	43500 傳感器電纜 1
0070 37736	04101 防塵塞 1
0080 F4521	12000 聯管螺母 1
0090 F1825	10065 組合螺栓裝配螺栓 1
0100 35A61	19900 鉛封線(D1 SUS) 1
0110 48000	96600 鉛封 1
0120 04410	32011 執行器 1
0130 04410	43410 轉速傳感器,長80 1
0190 47500	34100 橡膠墊 8
0200 47500	34200 隔圈 4
0210 F1035	06055 螺栓 4
0220 F2515	06000 彈簧墊圈 4
0230 08302	06000 墊圈 4
0240 F2300	06000 螺母 8
0250 47520	31102 執行器支架 1
0250001 47520	31132 墊板 1
0250002 47520	31131 墊板 1
0260 47500	39901 蓋板 1
0270 05507	21450 O型圈 1
0280 F1035	12035 螺栓 3
0290 F1035	12030 螺栓 1
0300 F2515	12000 彈簧墊圈 4
0310 F2500	1200, 0 平墊圈 1
0320 37763	27300 拉桿左側 1
0320001 37763	27312 拉桿 1
0320002 37761	77311 隔圈 1
0330 47520	31200 拉桿 1
0330001 47520	31212 隔圈 1
0330002 47520	31211 拉桿 1
0340 F1115	08025 螺栓，金屬線鎖緊 HO 1
0350 F2515	08000 彈簧墊圈 1
0360 F2300	08000 螺母 1
0370 05902	08095 接桿 1
0380 35A61	38601 球形接頭(M8,R) 1
0390 35A61	38701 球形接頭(M8,L) 1
0400 F2445	08000 自鎖螺母 2
0410 09413	00800 鎖緊螺母 1

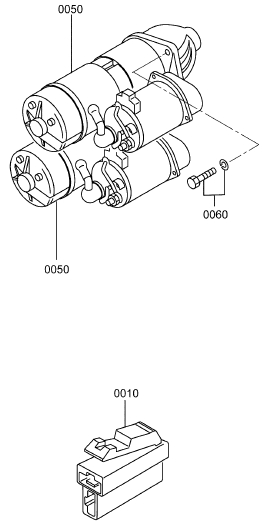

啟動器

參考號	零件編號
0010 F8665	02100 兩極接頭 2
0050 37766	20201 起動電機(7.5KW) 2
0060 F1805	12035 組合螺栓裝配螺栓 6

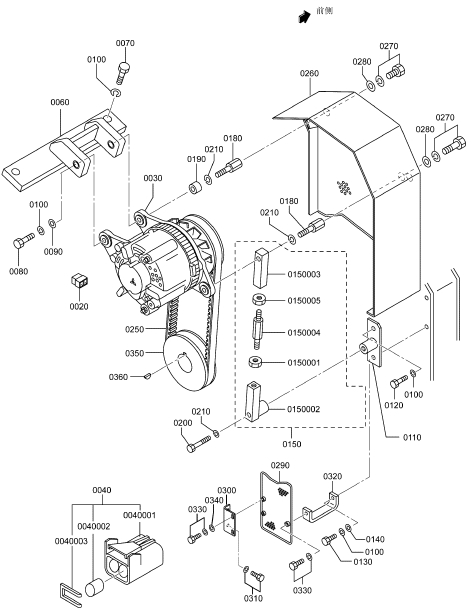

交流發電機

參考號	零件編號	零件名稱和描述	數量
0020	32B90-00300	接頭	1
0030	04343-38000	發電機	1
0040	34A68-05100	接頭	1
0040001	*	連接器本體	1
0040002	*	插頭	2
0040003	*	后側固件	1
0060	37768-22100	發電機支架(A)	1
0070	F1035-12030	螺栓	2
0080	F1035-12040	螺栓	1
0090	F2500-12000	平墊圈	1
0100	F2515-12000	彈簧墊圈	5
0110	37768-12200	發電機支架(B)	1
0120	F1035-12035	螺栓	1
0130	F1035-12045	螺栓	1
0140	F2500-12000	平墊圈	1
0150	*	調整桿總成	1
0150001	09413-01401	鎖緊螺母	1
0150002	37568-22200	接桿	1
0150003	37568-22300	接桿	1
0150004	37768-12300	接桿	1
0150005	F2320-14000	鎖緊螺母	1
0180	37768-28300	發電機螺栓(A)	2
0190	37768-02400	發電機隔圈	1
0200	F1035-12075	螺栓	1
0210	F2515-12000	彈簧墊圈	3
0250	37768-04200	皮帶	1
0260	37768-42500	發電機皮帶蓋板	1
0270	F1805-10020	組合螺栓裝配螺栓	2
0280	F2500-10000	平墊圈	2
0290	37768-12600	皮帶蓋板	1
0300	37768-12702	蓋板支撐(A)	1
0310	F1805-12025	組合螺栓裝配螺栓	2
0320	37768-12801	蓋板支撐(B)	1
0330	F1805-10020	組合螺栓裝配螺栓	3
0340	F2500-10000	平墊圈	2
0350	37725-14102	發電機皮帶	1
0360	F2870-10032	半圓鍵	1

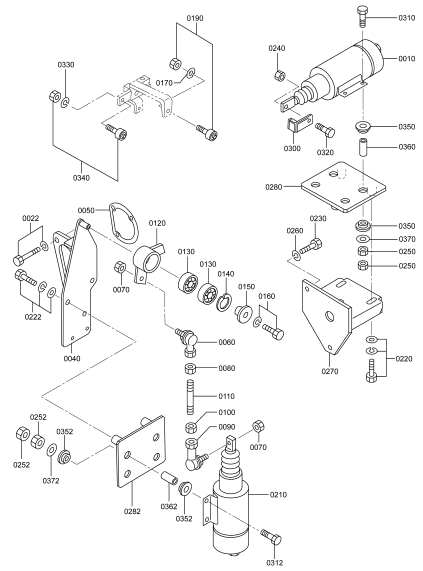

停止手柄

參考號	零件編號名稱和描述
0010 04400	08901 停車電磁鐵 1
0022 F1805	12035 組合螺栓裝配螺栓 3
0040 37787	01501 停車電磁鐵支架 1
0050 37711	13200 墊片 1
0060 35A61	58301 L型接頭M6(L) 1
0070 05634	00610 自鎖螺母 2
0080 F2300	06000 螺母 1
0090 35A61	58401 L型接頭M6(R) 1
0100 09413	00600 鎖緊螺母 1
0110 05902	06100 接桿 1
0120 37787	21203 停車拉桿 1
0130 F8007	06200 球軸承 2
0140 F3202	03000 擋圈 1
0150 32561	18300 端板 1
0160 F1805	10040 組合螺栓裝配螺栓 1
0170 F2515	06000 彈簧墊圈 1
0190 37587	00900 從動件 1
0210 04400	09201 停車電磁鐵 1
0220 F1825	10025 組合螺栓裝配螺栓 3
0222 F1825	10025 組合螺栓裝配螺栓 3
0230 F1035	12030 螺栓 2
0240 05634	00610 自鎖螺母 1
0250 F2300	06000 螺母 8
0252 F2300	06000 螺母 8
0260 F2515	12000 彈簧墊圈 2
0270 37787	03300 停車電磁鐵支架 1
0280 47520	25800 停車電磁鐵板 1
0282 47520	25800 停車電磁鐵板 1
0300 45740	36500 接頭 1
0310 F1035	06040 螺栓 4
0312 F1035	06040 螺栓 4
0320 F1035	06020 螺栓 1
0330 F2515	06000 彈簧墊圈 1
0340 37587	00900 從動件 1
0350 47500	34100 橡膠緩沖件 8
0352 47500	34100 橡膠緩沖件 8
0360 47500	36700 隔圈 4
0362 47500	36700 隔圈 4
0370 08302	06000 墊圈 4
0372 08302	06000 墊圈 4

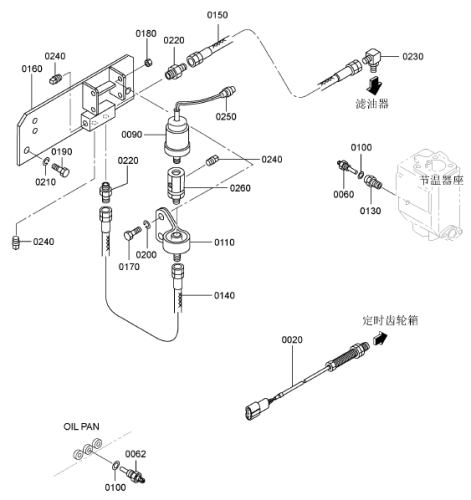

儀表和傳感器

參考號	零件編號
0020 04410	43410 轉速傳感器,長80 1
0060 04524	02230 油溫傳感器 1
0062 04524	02230 油溫傳感器 1
0090 04541	86200 油壓傳感器 1
0100 05946	01601 密封墊圈 2
0110 45644	47900 油壓表支架 1
0130 45600	42902 接頭 1
0140 45951	04024 柔性管 1
0150 45951	04028 柔性管 1
0160 47520	40702 支架 1
0170 F1035	10025 螺栓 2
0180 F2300	10000 螺母 2
0190 F1035	12070 螺栓 2
0200 F2515	10000 彈簧墊圈 2
0210 F2515	12000 彈簧墊圈 2
0220 F4540	06300 接頭 2
0230 F4560	06300 彎頭 1
0240 F5006	10000 內六角錐螺塞 3
0250 MH052	231 兩極接頭 1
0260 45689	50501 接頭 1

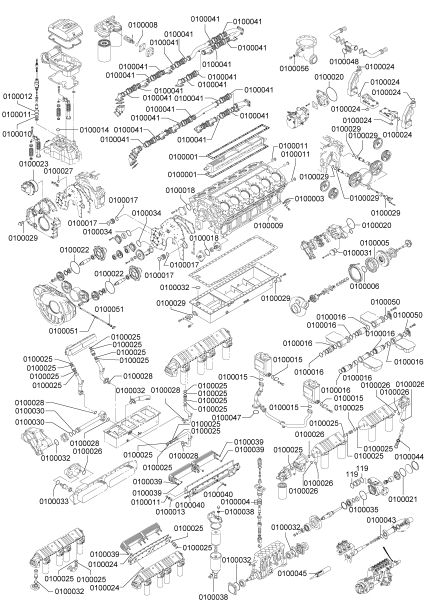

維修套件（部分-1）

參考號	零件編號名稱和描述
0100 37794	90270 維修墊片套件 1
0100001 04829	70651 空冷器墊片不表示 1
0100002 35B43	01500 墊片 1
0100003 05507	10110 O型圈不表示 5
0100004 05507	10200 O型圈 2
0100005 05507	10460 O型圈 8
0100006 05507	20250 O型圈 16
0100007 05946	00801 密封墊圈 12
0100008 05946	01001 密封墊圈 62
0100009 05946	01201 密封墊圈 46
0100010 05946	01401 密封墊圈 42
0100011 05946	01601 密封墊圈 3
0100012 05946	02001 密封墊圈 6
0100013 05946	02701 密封墊圈 4
0100014 05946	03601 密封墊圈 2
0100015 31275	74400 O型圈不表示 1
0100016 30625	50502 空冷器墊片不表示 1
0100017 35A30	00100 O型圈 8
0100018 35A32	30100 空冷器墊片不表示 2
0100019 32546	46800 墊片 5
0100020 33336	20500 墊片 2
0100021 33442	20200 墊片 2
0100022 33504	10300 氣門桿密封圈 48
0100023 35C36	02900 墊片 2
0100024 37107	04201 缸套O型圈 12
0100025 37107	04300 缸套O型圈 24
0100026 37533	03100 空冷器墊片 2
0100027 37432	14700 密封環 12
0100028 37463	21900 墊片 12
0100029 37501	12200 缸蓋墊片 12
0100030 37504	31200 搖臂座墊片 12
0100031 37504	66200 搖臂蓋罩O型圈 12
0100032 37507	32400 缸套O型圈 12
0100033 37507	16401 側蓋O型圈 12
0100034 37507	16501 凸輪室O型圈 12
0100035 37530	00200 墊片 12
0100036 37532	09500 空冷器墊片 12
0100037 37536	07911 墊片不表示 1
0100038 37546	23300 墊片 2
0100039 37555	10600 空冷器墊片 3
0100040 37561	16800 空冷器墊片 12
0100041 37562	10816 空冷器墊片 2
0100042 37711	01100 墊片 1
0100043 37711	13200 墊片不表示 2
0100044 37711	01200 墊片 1
0100045 37713	10200 油底殼墊片 1
0100046 37725	20600 墊片 1
0100047 37725	30200 墊片 1
0100048 37725	40400 墊片 1
0100049 37730	11501 墊片 4

維修套件（部分-1）

參考號	零件編號名稱和描述
0100050 37732	10900 空冷器墊片 12
0100051 37735	10901 O型圈 3
0100052 05946	03301 密封墊圈 3
0100053 37735	30701 墊片 1
0100054 37739	10200 機油冷卻器墊片 1
0100055 37739	22200 空冷器墊片 1

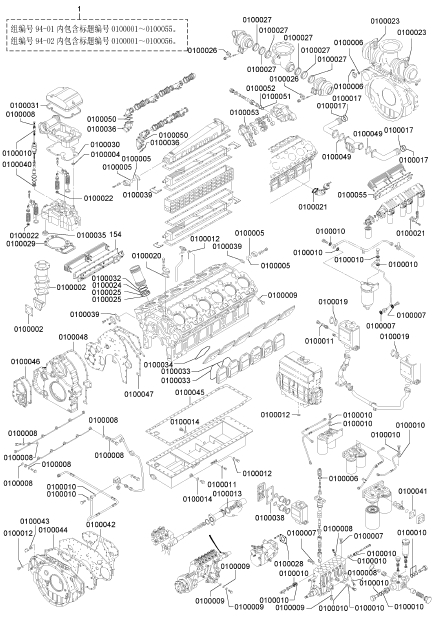

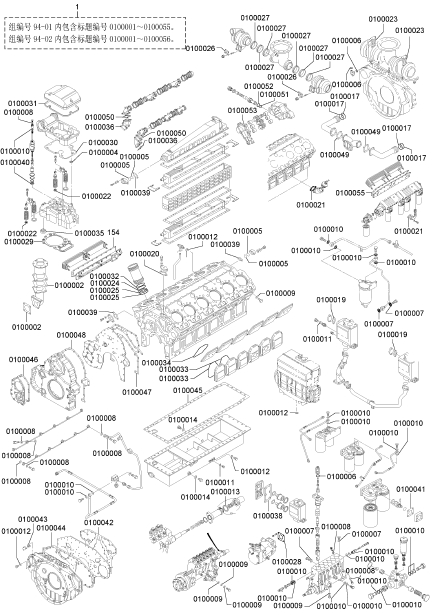

維修套件（部分-2）

參考號	零件編號	零件名稱和描述	數量
0100001	37755-20300	空冷器墊片	2
0100002	37775-04200	墊片不表示	1
0100003	37807-16200	墊片	2
0100004	48202-12400	O型圈	36
0100005	49162-51100	O型圈	2
0100006	49181-22600	O型圈	2
0100007	49181-22700	O型圈不表示	2
0100008	F3150-01400	O型圈	4
0100009	05507-10220	O型圈	14
0100010	05507-10260	O型圈	12
0100011	05507-10340	O型圈	16
0100012	05507-10420	O型圈	12
0100013	05507-10440	O型圈	1
0100014	37504-02300	O型圈	12
0100015	F3153-06000	O型圈	4
0100016	05505-31065	O型圈	26
0100017	F3153-07500	O型圈	6
0100018	05507-20950	O型圈	3
0100019	F3153-10500	O型圈	2
0100020	05507-21450	O型圈	2
0100021	F3153-17000	O型圈	1
0100022	37525-03600	O型圈	2
0100023	05507-22900	O型圈	1
0100024	05507-20300	O型圈	16
0100025	05507-20350	O型圈	33
0100026	05507-20400	O型圈	7
0100027	05507-20450	O型圈	3
0100028	05507-20500	O型圈	6
0100029	05507-20600	O型圈	9
0100030	05507-20650	O型圈	2
0100031	05507-20750	O型圈	2
0100032	05507-20800	O型圈	8
0100033	05507-20850	O型圈	1
0100034	05507-21250	O型圈	2
0100035	05507-21600	O型圈	1
0100036	F4202-14000	空冷器墊片不表示	12
0100037	F4202-27000	空冷器墊片不表示	6
0100038	MH035067	空冷器墊片	1
0100039	05507-10140	O型圈	16
0100040	MH035093	O型圈	3
0100041	32532-01700	墊片	24
0100042	37707-17200	墊片不表示	1
0100043	05507-10360	O型圈	2
0100044	37740-50315	墊片	1
0100045	37594-01300	粘結劑	1
0100046	05507-10100	O型圈不表示	4
0100047	F3150-07000	O型圈	1
0100048	05507-21900	O型圈	1
0100049	37730-06501	墊片不表示	1
0100050	05505-57060	O型圈	2

零件序號索引

零件號	組號	頁碼	參考號	零件號	組號	頁碼	參考號
MC802	397 040 5 0170		MC802
ME064	526 390 75 0010007		ME064
ME150	442 390 75 0010004		ME150
MH000	183 400	01 77 0050	MH000
MH000	184 400	01 77 0060	MH000
MH000	854 040 5 0210		MH000
MH035067 940	02 157 0100038		MH035067 940
MH035093 940	02 157 0100040		MH035093 940
MH035	093 390 75 0010001		MH035
MH035	626 390 75 0010005		MH035
MH052	231 901 147 0250		MH052
00426	15011 463 97 0190		00426
00665	02048 330	02 63 0050019	00665
00665	02048 330	03 65 0050019	00665
00665	02048 610	03 107 6200	00665
00665	02048 610	05 113 6200	00665
00665	04048 930 151 0020		00665
02973	14570 610	07 117 6100015	02973
04245	00120 610	03 107 6100	04245
04245	00120 610	05 113 6100	04245
04245	00120 610	07 117 6100	04245
04343	38000 680 141 0030		04343
04393	33820 463 97 0010		04393
04400	08901 875 145 0010		04400
04400	09201 875 145 0210		04400
04410	32011 630 137 0120		04410
04410	32902 630 137 0010		04410
04410	33100 630 137 0020		04410
04410	43410 630 137 0130		04410
04410	43410 901 147 0020		04410
04410	43500 630 137 0050		04410
04442	30210 463 97 0290		04442
04442	34500 902 149 0010		04442
04442	45400 902 149 0020		04442
04524	02230 901 147 0060		04524
04524	02230 901 147 0062		04524
04541	86200 901 147 0090		04541
04826	21000 040 5 0130009		04826
04826	21000 610	03 105 2860	04826
04826	21000 610	05 111 2860	04826
04826	21400 250 37 0040		04826
04826	22200 330	01 61 0260	04826
04826	22500 010 3 0060003		04826
04826	22800 010 3 0060005		04826
04826	25000 250 37 0020002		04826
04826	40032 461	02 93 0400	04826
04827	71000 010 3 0060002		04827
04827	71300 070	01 9 0240	04827
04827	71300 070	01 9 0250	04827
04827	71300 253 43 0190		04827
